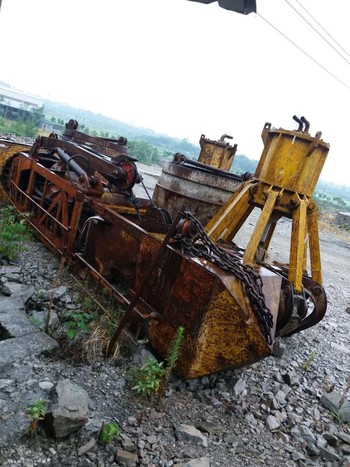

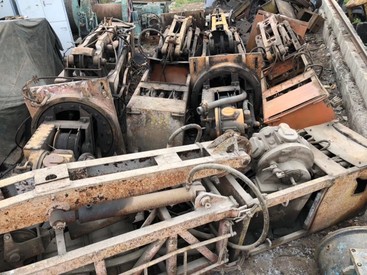

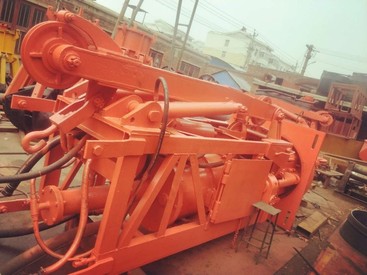

二手中心回转式抓岩机

二手中心回转抓岩机安装施工技术措施

   二手中心回转抓岩机安装在下层吊盘靠中心的地方，在下层吊盘的盘面上装有回转机构、提升机构及吊盘的固定装置，抓岩机的其余部件连接在吊盘底下，呈悬吊状态，工作时，用固定千斤顶将吊盘撑紧固定在井壁上。

安装工程主要包括：吊盘固定装置、回转机架、提升机构、主机抓斗、井下联合试运转等。

两台中心回转抓岩机安装顺序为：先安装东边的中心回转抓岩机，待调试一切正常后，再安装调试西边的中心回转抓岩机。安装方法不同的是：下放设备时用各自对应的提升绞车和稳车下放或提升。

   施工前的准备工作

   1、拟订机电安装工10人，施工所需共器具见附表。

   2、组织所有施工人员熟悉施工现场，清理现场杂物，阅读组织设计及相关技术资料。

   3、对所有施工人员进行技术交底。

   4、为方便井下安装，在下层盘安装8个127V防爆灯，2个防爆投光灯直射迎头。

   机器下井前的准备工作

   1、机器下井前应进行全面检查，所有连接螺栓、绳夹、焊缝等有无松动开裂现象。如不符合要求，应彻底修复，否则不准下井。

   2、所有压气管路下井前要用压风吹净，并将进出口堵住，以免进去脏东西。

   3、机器下井前，对缺件、损坏件等必须更换，外露螺纹需加保护（用风筒布缠绕20#铁丝捆扎）。

   4、用16T吊车把中心回转抓岩机（1套）运至井口，准备下井。（起吊绳用6×19-18.5-170，两根4m绳套，插接长度为3个捻距，10T马镫2个）。

   井下安装程序及试车

   1、将吊盘落至迎头适当位置（距迎头约5.5m左右）。

   2、吊盘固定装置的安装与操作

   a、本装置是随机附件，稳固吊盘用。根据矿山开凿竖井的设备条件，固定装置为两个油压千斤顶，另外两个为手动丝杠千斤顶。

   b、安装时，先将吊盘固定装置用螺栓紧固在吊盘上，为减小撑紧吊盘时螺栓所受的剪切力，应在千斤顶底部的两角各焊上挡块（见HZ-6抓岩机平面图）。吊盘尽量稳平，相对的两个千斤顶（一个油压的，一个螺旋的）的高度差不应大于100mm，不要使千斤顶顶在井壁的接茬处。

   c、安装完毕后，将手动丝杠千斤顶顶头调到与井壁接触。然后操作手摇泵，加压时将换向阀手柄置于B位，将手轮2关闭，手轮1打开，再上下搬动手摇泵杠杆，使压力表压力升到150~160kgf/c㎡后，停止加压并同时将换向阀手柄搬到0位，关闭手轮1，打开手轮2，上下搬动手摇泵杠杆，油压千斤顶收回，吊盘即与井壁松开。

   d、蓄能器的充气，蓄能器是油压系统漏损时，补充千斤顶的压力之用，使抓岩机工作时，吊盘保持平稳不致松开。因此，在下井前应将蓄能器充气加压，其压力为120~140kgf/c㎡，充压气体为N2。

   回转机架和主机的安装

   现场到货时回转机架和主机（包括主机架、曲轴减速箱、增压器、司机室、折梯、检修台、臂杆、推力油缸、管路及钢丝绳等）已组装完毕。该设备总重量约为6315kg。

   回转机架上部有四个起重吊点，现用四个10T马镫，四根6×19-18.5-170（3m2根，4m2根，一组为主提绳，另一组为夺钩绳）。钢丝绳套（该绳套插接长度为2个捻距），用主提绞车吊起3m绳套2根下放到迎头，然后把抓岩机稳车绳（该绳用7个Y-32的绳卡把鸡心卡牢）自然下垂下放到迎头，用2个10T马镫同2根4m钢丝绳套连在一起，待该绳套受力上提1m左右时，把主提钩头脱开3m绳套。回转机架和主机由吊盘的两根工字钢主梁之间穿过（设计吊盘时，已予先设计好两根主梁的间距），当主机回转机构的底座上提超过下层吊盘的上平面50mm左右时停止上提，将底座回转90°，然后放下主机，稳座在两根主梁上，并用U型螺栓（M27、双帽、弹垫、平垫）紧固，为防止抓岩机工作时回转底座转动，可在底座的四角焊上挡块(见HZ-6抓岩机平面图)。 待U型螺栓全部紧固后，把抓岩机稳车绳下放脱钩，然后上提4m左右停车。

   提升机构的安装

   现用四个5T马镫，四根绳套（吊主机用），通过提升机构（约重1500kg）中心对称拴牢（3m2根，4m2根，一组为主提绳，另一组为夺钩绳），用主提绞车吊起3m绳套2根下放到中层吊盘以下1m左右，然后用一个10T马镫同抓岩机稳车绳和2根4m绳套连在一起，主提绞车钩头下放，抓岩机稳车绳随后下放，使提升机构平稳落在回转机构上平面，然后用M16×60的螺栓（弹垫、平垫）同回转机构紧固在一起，待螺栓拧紧后，把主提钩头和抓岩机稳车绳同绳套脱开。

   抓斗下放

   当主机回转机构、提升机构安装好以后，将抓斗下放，并联接风管（不许带入杂物）动滑轮及钢丝绳（钢丝绳直径为6×19-15.5-170）。钢丝绳一头缠绕在滚筒上，用压绳板压紧，绳长以抓斗抓完矸到迎头后，滚筒上的余绳不低于5圈为准，另一头用3个Y-15的绳卡卡在臂杆上。

   抓斗下放前，在地面用3根（6×19-18.5-170）3m钢丝绳，两头分别用3个Y-20绳卡卡紧（卡好后长度相等），同时穿好鸡心。用主提钩头下放到迎头后，再用一个10T马镫同动滑轮连在一起。

   抓岩机钢丝绳同抓岩机回转机构的连接

   为减轻抓岩机抓矸时吊盘钢丝绳所承载的重量，抓岩机抓矸时需用抓岩机钢丝绳同抓岩机回转机构的耳盘连在一起。

   a、加工8个鸡心，中间钢板厚为δ12，护绳板用50×4钢管加工而成。

   b、截取四根（6×19-28-170）4.5m的钢丝绳。

   c、 钢丝绳两头穿好鸡心，各用5个Y-28绳卡卡紧（卡好后长度相等），绳卡间距200mm。

   d、钢丝绳套一头分别用一个10T马镫同回转机构耳盘连在一起�上头相邻两绳套分别用一个10T马镫同抓岩机绳鸡心连在一起。各马镫销子要用12″铁丝拴牢，以免在以后的工作过程中脱扣，甚至脱开，造成意外事故发生。

e、抓岩机稳车绳上提松紧适度。
