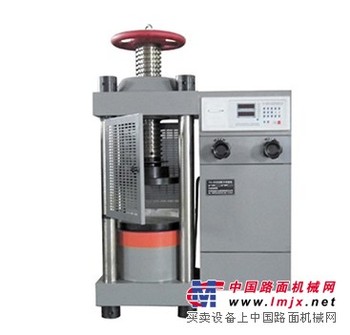

天华牌水泥、混凝土、砖块、岩石数显or微机控制压力试验机

本机由我公司与浙江大学联合研制开发，集现代机、电、液为一体的高科技通用型自动压力试验机，主要用于砖、石、水泥、混凝土等材料的抗压强度试验，也可用于其他材料的抗压性能试验。 二、整机组成及主机结构简述： ●本机采用液压伺服施加试验力,试验数据由计算机屏幕显示,具有高精度进口伺服阀负荷保持，进行试验力的多级控制,以及试验数据储存打印等功能。本机由主机、控制柜、伺服油源、计算机控制系统四大部分组成。 ●主机采用油缸下置框架式结构，主要由底座、横梁、丝杠、油缸及活塞等构成。横梁通过丝母与四根丝杠相连，丝杠下端安装在底座上，并用螺母紧固，从而构成了受力框架。通过安装在横梁上的电机减速器正反转带动链轮旋转，从而带动螺母转动，实现了横梁的上下移动，使试验空间可以方便地调整。上压盘、球头球面座固定在横梁上。油缸及活塞固定在底座的中央，活塞上安装有固定压盘，移动下压盘通过车轮与导轨相连，这样可轻松实现大型试样的放置。 三.液压系统 ●液压系统为负载适应型进油节流调速系统。油箱内的液压油通过电机带动高压齿轮泵进入油路，流经单向阀、5μ高压滤油器、伺服阀，进入油缸。高精度油压传感器安装在油缸下部，它将压力信号转化成电信号传给计算机。计算机采集处理再转化为力值显示出来，同时计算机根据传感器的信号和控制程序的编制发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力、等速位移等控制。 四.电液伺服控制系统介绍 ●采用以计算机为核心的全数字电液伺服控制器，自动完成试验过程。配备试验力、位移两个闭环控制回路，两种控制模式之间可在任何情况下平滑切换。具备智能da用户可编程试验谱功能，恒速率试验力控制，恒速率位移控制，试验力保持试验等多种试验模式任意组合，da程度地满足了各类试验方法的要求。Windows工作平台，所有操作均由鼠标完成，且软件终身免费升级。计算机屏幕显示各类试验数据，绘制时间-试验力，时间-位移，位移-试验力曲线全自动数据处理。具有完整的文件操作及数据存储功能，试验数据以ASCⅡ码方式完成，便于用户二次数据处理。 五、技术参数： da试验力 2000kN 试验力示值相对误差 ＜±1% 上下压板尺寸 320×280mm 上下压板da间距 320mm 活塞da行程 30mm 活塞直径 Φ250mm 液压泵额定压力 40Mpa 电机功率 0.75 kW 外形尺寸㎜ 约800×500×1200 净重 约750Kg 六、设备配置： 1、试验机主机 1台 2、联想电脑 1台 3、彩色喷墨打印机 1台 4、控制仪 1台
