竖井除渣长绳悬吊抓矸机

竖井除渣长绳悬吊抓矸机(大抓)悬吊提升配套有三种，一种提升配套的是普通凿井稳车改造的可以快速升降的双速稳车，制动控制系统更灵敏更牢固，它直接安装在井口地面，钢丝绳经井架平台的天轮悬吊抓斗，双速稳车的控制由36伏的线缆引线到井底控制开关操作升与降。这种悬吊提升配套的优势是不增加吊盘(稳盘)的重量，减少稳盘的晃动对提升吊桶的影响，减少了悬吊稳车负载增大凿井稳车吨位和增加悬吊成本，地面直接悬吊重量大，卷筒容绳可达千米，制动性能安全可靠，方便维护管理等等优点。

第二种是卷扬机悬吊提升配套，这种卷扬机一般安装在吊盘上，也有安排地面直接悬吊的，但地面的选型得增大型号功率，控制也是由36伏的线缆引线到井底控制开关操作升与降，卷扬机积体重量相比较适中，价格也较适中，大缺陷就是升降制动会出现5公分左右的滑绳，就是升降制动刹车没有其它的灵敏。这种方式在立井竖井凿井工程施工中还是较少用。

第三种是气动提升机悬吊提升配套，气动提升机也是安装在吊盘上，但相比上面两种配套设备，气动提升机的体积重量只是它们的五分之一，60公分大小100公斤重，控制由八分之三的软气管从吊盘引线到井底，手拿气动操作阀控制开关进行升与降，是以活塞式气动马达为动力，依靠压缩空气来驱动马达经过两级齿轮减速来带动滚筒转动，实现提升各种重物，气动提升机是一种单卷筒手操型绞车。大的优点就是动力源使用的是空压机的压缩空气，不但资源利用，而且主要是安全不漏电，特别适合井筒有涌水淋雨的工况条件使用，制动刹车也有极大的提升，较适宜盲竖井施工和150米左右的浅立井施工配套。

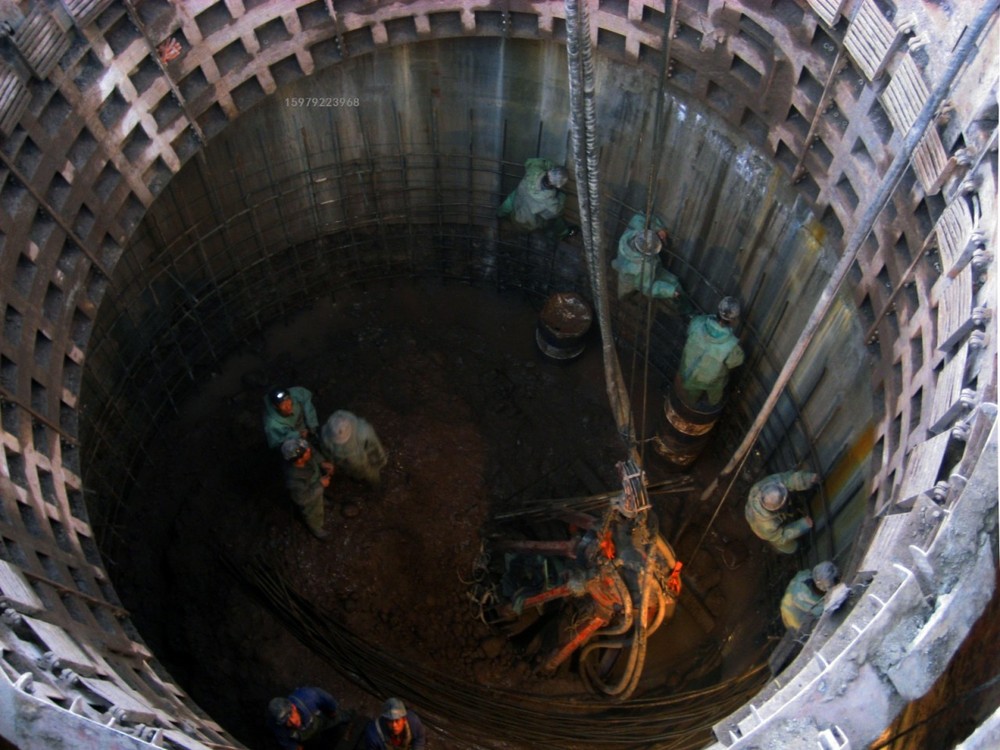

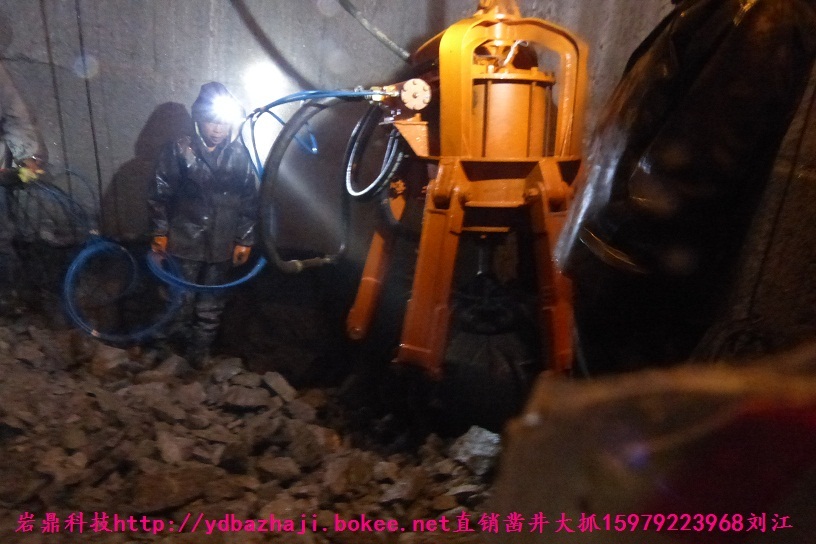

气动提升机悬吊抓机（大抓）大的优点就是前期投入成本较低；抓渣和卸渣对准快、准，使得落渣不外掉，减少了重复增加抓渣卸渣次数；放炮时气动抓斗提得高，曝破冲击波与飞溅的渣石伤不到设备；中心回转式抓渣机抓渣时必须满足人的眼睛清晰度和操作安全距离在15米以内，放泡安全距离30米时频繁升、降稳盘（吊盘）费时费力；减少稳盘载重和悬吊的稳车数量，当然这里的成本投入也少；适宜井筒直径在4米左右，井深200米左右的竖井立井掘进出渣装载。

JQH-10X24BD气动提升机概括与用途 ，是以TMH4A活塞式气动马达为动力的单滚筒，手操纵型式的提升机（也可叫卷扬机或者绞车），该气动提升机主要是供矿建凿井工程等采掘矿场、水利水电工程、建筑工程等部门拖运，或油田提升重物之用。由于它具有体积小、重量轻、速度可调、易于搬运和快速安装等特点，因此，对于采掘矿场的井下作业更为适用，如在掘井、回采工作面的装载站上调度，拖运矿车和井下的狭巷中提升、牵引工具、器械等重物。

结构与工作原理 JQH-10X24BD气动提升机是以压缩空气为动力，通过活塞式气动马达和具有二组内外齿轮传动的减速机构来驱动滚筒的运转，以达到其卷扬的目的。其主要结构包括气动马达、齿轮箱、滚筒和制动器等。所有各传动件均采用滚珠或滚珠轴承支撑，运转灵活。其主要零件多选用高强度优质合金钢材，并经过化学热处理，使零件有较长的使用寿命。
