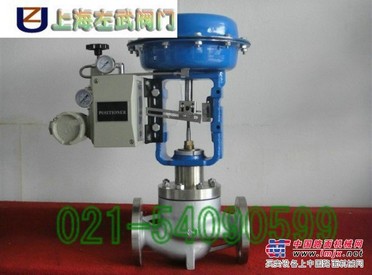

波纹管调节阀HTSW

波纹管调节阀HTSW

价格：

￥

420元/ 台

共被查看 142 次

更新日期:2013-09-07

有效期至:2013-12-06

产品品牌：

规格型号：HTSW

价格：420元/台

所在地区 : 上海

产品分类 : 其他

波纹管调节阀HTSW HTSW波纹管密封单座调节阀 波纹管密封单座调节阀原理：

波纹管密封单座调节阀HTSW
HTSW波纹管密封单座调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534标准。上阀盖采用波纹管密封结构，适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另外该阀也可用在真空的场合。
调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。

阀　体
型式：直通单座铸造球型阀
公称通径：40、50、65、80、100、150、200mm
公称压力：ANSI 125、150、300、600 JIS 10、20、30、40K PN1.6、4.0、6.4MPa
使用压力：1MPa，2MPa，3.5MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201、ANSI B16.5、GB/T9112～9124-2000等
焊接连接：嵌接焊SW（40～50mm）对接焊BW（65～200mm）
材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
上阀盖：-45～-17℃、-17～+230℃、+230℃～+350℃

注：工作温度不准超过各种材料的允许范围
压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：高容量流量特性
金属阀座：等百分比特性（%）和线性特性（L）
软阀座：等百分比特性（%）和线性特性（L）
材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐蚀合金等
波纹管材料 1Cr18Ni9 00Cr17Ni14Mo2

波纹管调节阀HTSW执行机构
型式： LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸活塞执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20～100、80～240KPa（LHA、LVA5型），190～350、190～400KPa（LVA6型）
供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）、400～500kPa（LVA6型）
气源接口：Rc1/4”
环境温度：-30～+70℃
阀作：用型式用正作用或反作用执行机构实现阀的气-关式或气-开式
附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等。

性能
泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级
　　　软阀座：小于阀额定容量的10-7, 符合ANSI B16.104-1976IV级
回差：带定位器：小于全行程的1%，
　　　不带定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本误差：带定位器：小于全行程的±1%，
　　　不带定位器：小于全行程的±5%

注：采用标准的V型聚四氟乙烯填料
可调范围： 50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

Cv值和行程

I.高容量阀芯

公称通径	40	50	65	80	100	150	200
阀座直径	40	50	65	80	100	150	200
额定Cv值	30	50	85	125	200	420	700
额定行程	25		38			50	75

II.高精度流量特性阀芯

公称通径
