标定起重力矩kN.m |
2500 |
||||||||
起升高度m |
倍率 |
独立固定式 |
附 着 式 |
||||||
α=2 |
49.1 |
180.35 |
|||||||
α=4 |
49.1 |
90.175 |
|||||||
工作幅度m |
工作幅度 |
60 |
|||||||
小工作幅度 |
2.58 |
||||||||
起重量t |
16 |
||||||||
起升机构 |
倍率 |
α=2 |
α=4 |
||||||
速度m/min |
0~90 |
0~70 |
0~35 |
0~45 |
0~35 |
0~17.5 |
|||
起重量t |
1.5 |
4 |
8 |
3 |
8 |
16 |
|||
功率kW |
60 |
||||||||
变幅机构 |
变幅时间min |
2.7 (15°~84.5°) |
|||||||
功率kW |
37 |
||||||||
回转机构 |
速度r/min |
0~0.7 |
|||||||
功率kW |
7.5×2 |

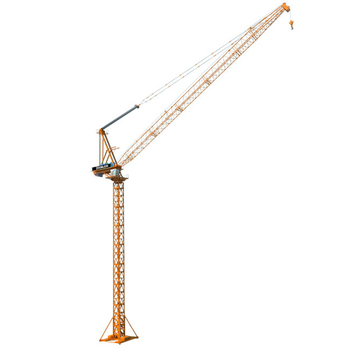

动臂塔机TCR6030-16是我公司继TCR6055-32、DR1250-63之后,成功自主研发的新型中型动臂变幅自升式塔式起重机,其整体技术性能国内,多项技术指标国际先进。
TCR6030-16动臂塔机公称起重力矩为250 tm,起重力矩达300 tm,起重量达16t,工作幅度达60m;有30m、40m、50m、60m四种臂长组合,可满足不同工况需求。
TCR6030-16动臂塔机整机结构采用先进的设计分析系统,整机设计采用精确的ADAMS运动分析和ANSYS有限元分析,结构受力合理,具有良好的强度、刚度和抗疲劳性;起重臂采用三角形截面,通过优化设计变幅铰点位置限度降低臂架自重,提高整机起重性能,采用固定式平衡重,故障小;采用技术设计的引进平台很好地解决了长的引进距离和工作回转性能之间的矛盾,提高塔机的工作性能。
TCR6030-16动臂塔机电气控制系统采用PLC总线控制技术,可靠性高、故障性少,同时,起升、变幅二大机构均采用全变频无极调速,真正实现轻载高速、重载低速,全程变幅时间仅为2.7min,且变幅、起升动作起、制动平稳,就位迅速精确;回转采用ZRCV控制。
TCR6030-16动臂塔机具有完备的安全保护装置,配置有多功能监控仪,实时显示起重量、幅度、起重力矩、臂架仰角等参数,整机安全性高。
