复合开关 电容投切开关

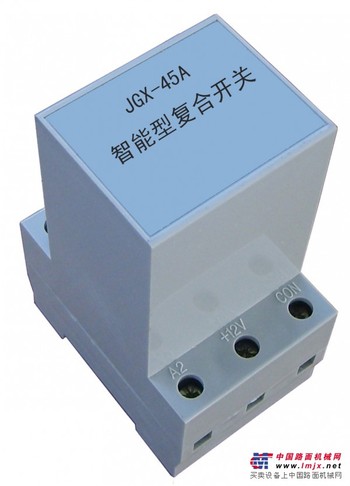

JGX—45A复合开关是新一代低压无功补偿装置中电容器的单项投切开 关，是一种智能化的环保节能型控制执行部件，可直接取代传统固态继电器 或接触器。该产品集传统的磁保持继电器和无触点开关优点于一身，既有磁 保持继电器在运行中接触压降小、发热少的特点，又有无触点电器开合过程 中无涌流无电弧的优点。 功能特点 1 零功耗待机设计：待机时不需要电源也不消耗电网能量，只在工作时消耗微弱控制功耗，真正的绿色节能产品。 2 采用单片机为核心控制器件，通过对电路进行适时检测，实现电压过零导通和电流过零关断。 3 无谐波产生：固态继电器导通以后靠磁保持继电器导通电流，开关本身不产生谐波。 4 功耗小：由于采用了磁保持继电器，控制装置只在投切动作瞬间耗电，平时不耗电；且由于磁保持继电器的导通内 阻小，因而不发热，这样就不用外加散热片或风扇，降低了成本。 5 智能监控电路：若其出现局部过热或异常，则自动退投或拒绝闭合，具备完善的保护功能。 6 采用自锁的压接式端子，长期使用对温度变化影响小，避免因普通端子热胀冷缩而松动烧毁的现象。 7 35mm卡规安装可让柜体设计更简单，安装更方便。 技术参数 ?额定电压：AC450V，额定电流：AC55A ?额定控制容量：单相10kvar ?控制电压：DC12V 13717554458
