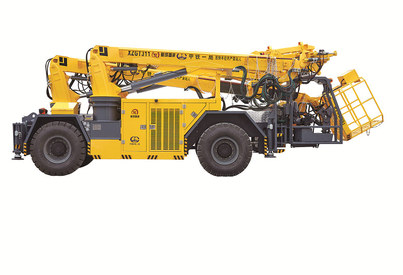

新筑智装XZGT311拱架安装台车

技术参数

序号	名称		参数数值	单位
1	整 车 参 数	全长	9600	mm
		总宽	2860	mm
		总高	3280	mm
		自重	25600	kg
		整机功率	132（发动机）	kW
			37（电动机）	kW
		爬坡能力	30%
		接近角	20°
		离去角	20°
		制动方式	双回路液压制动
2	工 作 臂 参 数	工作臂数量	2
		单臂最大举升重量	1500	kg
		最大举升高度	12800	mm
		最大宽度	25700	mm
		工作臂伸缩级数	2级
		左臂回转幅角	0°～195°
		右臂回转幅角	-195°～0°
		臂俯仰幅角	-20°～53°
		臂同步伸缩量	0～2900	mm
		机械手俯仰幅角	-70°～20°
		机械手水平幅角	0°～70°
		夹具俯仰幅角	-90°～0°
3	平 台 臂 参 数	平台最大载荷	800	kg
		最大举升高度	13000	mm
		最大宽度	26500	mm
		平台臂伸缩级数	2级
		回转幅角	0°～270°
		臂俯仰幅角	-20°～53°
		臂同步伸缩量	0～2900	mm
		工作平台回转幅角	-90°～90°

性能特点

1)整机：

国内首创正T型机架三臂全回转结构设计，整机结构紧凑，满足整体远距离运输。全工程机械底盘设计，大离去角和接近角均设计，通过性好，可满足隧道施工路面工况，设备转场及运输方便快捷。

四轮驱动，多档位液力变速器一键式换档，驾驶和换挡方便；

2)辅助功能：

可加装左右工作臂吊篮，与中间工作平台一起可同时工作，满足以下辅助功能：打钢拱架固定锚眼、安装锚网锚杆、焊接、装药、测量、欠挖处理、通风管作业等；

3)设备安装效率高：

a.拱架机械手、工作平台均有自动调平功能；

b.臂架动作控制采用电比例控制阀，无线遥控操作，操作简单方便，动作灵敏、精准；

c.7自由度拱架臂，能实现近地面夹取拱架，满足全断面、台阶法、保留核心土等多种拱架安装施工需求；

在满足对应工法条件下，平均每台班每道拱架安装时间不超过20分钟，设备施工每台班仅需4至6人（含2名操作手）；

4)整机核心配套品质高端，具备高可靠性和稳定性

a.国内知名品牌发动机、液力变速器、电动机；

b.专用重载工程驱动桥，重载轮胎；

c.液压系统液压泵、马达、阀、油缸采用进口品牌；

d.CAN总线控制系统，控制器等重要电气元件采用进口品牌；

5)安全环保

a.国III电喷柴油发动机，燃油经济性好，废气排放低；

b.IE3高效三相交流异步电机，高效节能，低噪音；

c.配置倒车警示灯、机械手作业指示灯；

d.机械臂回转安全限位，防止误操作导致臂架与臂架碰撞；

e.机械臂及夹具配置自锁功能，避免油泵、油管损坏后夹具松开、臂架下掉出现的安全事故；

6)专注工业设计：

主色调以工程黄+中灰色为主，整体外观效果美观大方和谐，通过采用高品质油漆，保证外观新颖持久性；

7)专注人性化设计：

①随机免费配置手动黄油枪，润滑点集中引出加注；

②机身内部检修空间大；

③配置旋转驾驶室；

④配置两个无线遥控器操作；

⑤随车标配三台逆变式直流焊机，减少作业辅助时间。

结构特点
施工案例

XZGT311拱架安装台车昌景黄铁路

 XZGT311拱架安装台车昌景黄铁路

XZGT311拱架安装台车成兰铁路

 XZGT311拱架安装台车郑万铁路

XZGT311拱架安装台车理小路（高原）

 XZGT311拱架安装台车成兰贵黄铁路
