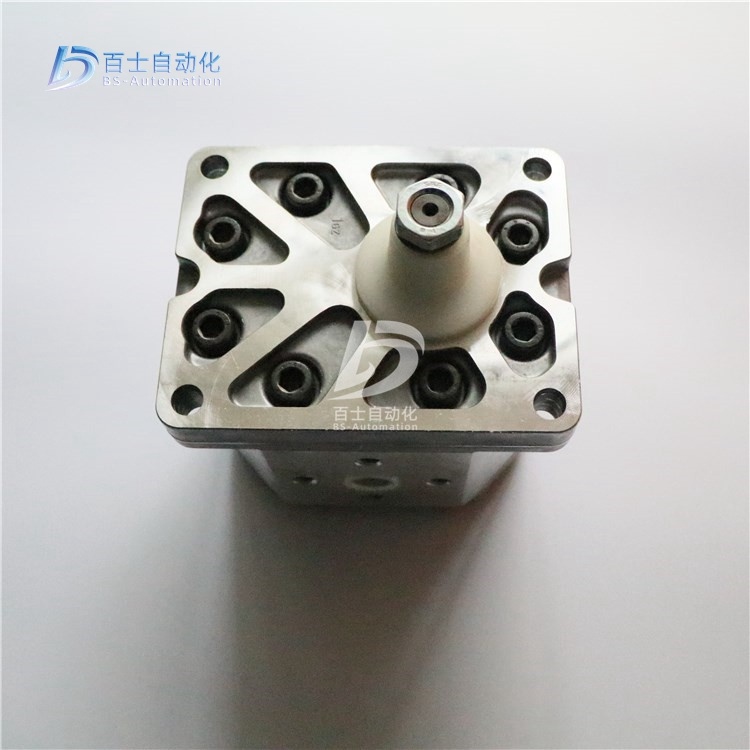

供应DUPLOMATIC齿轮泵GP3-0264R97F/20N

供应DUPLOMATIC齿轮泵GP3-0264R97F/20N，武汉百士自动化设备有限公司供应产品，原厂原装，质量保障，现货库存；移动电话：15307180902，商务QQ：980227448，传真：027-87680708-608，联系人：雷青；欢迎新老客户咨询购买！

外啮合齿轮泵工作原理
外啮合齿轮泵由一对完全相同的齿轮啮合，产生上下体积变化，这就形成了吸油区和压油区。同时在啮合过程中啮合点沿啮合线移动,把这两区分开，起配流作用。
泵的排量
泵每转一周把两个齿轮上齿谷中的存油排出。如果泵中采用标准齿轮,并取齿谷的容积等于齿部的体积，则齿轮每转一周排出的体积可近似等于外径为(mZ+2m)，内径为(mZ-2m)，厚度为B的圆环体积，即
q=π/4[(mZ+2m)2-(mZ-2m)2]B=2rm2ZB
由于齿谷的体积大于齿部，实际几何排量还要大一些，故以3.33代替上式中的π较接近实际情况。得q=6.66m2ZB即泵的实际流量为: Q=6.66m2ZBηpv'n

工作原理
液压泵是靠密封容腔容积的变化来工作的.原动机带动泵旋转时,通过一定机构使泵内的密封工作腔的容积发生变化,由配流装置使密封工作容积轮流和吸油口或压油口相通,从而使泵进行吸油和排油.
密封容积大→泵吸油 输入: 转矩和转速
密封容变小→泵压油 输出: 压力和流量
基于.上述工作原理的液压泵叫做容积式液压泵,液压传动中用到的都是容积式液压泵。

工作原理:
中当凸轮旋转时,柱塞在凸轮和弹簧4的作用下在缸体内往复运动。当柱塞右移时,密封工作腔的容积变大，产生真空，油箱中的油液在大气压力作用下通过单向阀吸入缸体内,实现泵吸油。当柱塞左移时,密封工作腔的容积变小，油液受到挤压便通过单向阀输送到系统中去，实现泵压油。如果偏心轮不断地旋转,泵就会不断地完成吸油和压油动作,因此就会连续不断地向液压系统供油

泵是靠密封工作腔的容积变化进行工作的输出流量的大小是由密封工作腔的容积变化量的大小来决定的，单向阀起配流装置的作用。
液压泵的基本工作条件
有若干个作周期变化的密封工作容积,其容积变化能完成吸油和压油过程。
有相应的配流装置能分开吸、压油腔且有良好密封性
吸油时,油箱必须与大气相通;压油时泵的压力决定于油液排出时所遇到的阻力

供应DUPLOMATIC齿轮泵GP3-0264R97F/20N

GP10041R97F/20N 齿轮泵
GP30427R95F20N 齿轮泵
GP1-0034R95B/20NH 液压泵
GP2-0234R95F/10N 外啮合齿轮泵
GP3F0394R97F20N+GP1R0061RF20N 双联齿轮泵
GP10027R95B20NH 外啮合齿轮泵
GP20113R97F20N 齿轮泵
GP20140R95B20N 齿轮泵
GP30264R97F20N 齿轮泵
GP3-0264R97F/20N 齿轮泵
GP30337R97F20N 齿轮泵
GP20158R97F20N 齿轮泵
DSE3-C08/11N-D24K1 比例阀
DSE3-A16/11N-D24K1 比例阀
DSE3-C26SA/11N-D24K1 比例阀
DSE3-A26/11N-D24K1 比例阀
DSE3-C08SA/11N-D24K1 比例阀
DSE3-C26/11N-D24K1 比例阀
DSE3-C04/11N-D24K1 比例阀
DSE3-A08/10N-D24K1 比例方向阀
DSE3-A08/10N-D24K1 比例方向阀
DSE3-A16/10N-D24K1 比例方向阀
DSE3-A16/10N-D24K1 比例方向阀
DSE3-A26/10N-D24K1 比例方向阀
DSE3-A26/10N-D24K1 比例方向阀
DSE3-A26/10N-D24K1 比例方向阀
DSE3-C16SA/11N-D24K1 比例方向阀
DSE3-C08/10N-D24K1 比例方向阀
DSE3-C16/10N-D24K1 比例方向阀
DSE3-C26/10N-D24K1 比例方向阀
DSE3-C26/10N-D24K1 比例方向阀
DSE3-C26/10N-D24K1 比例方向阀
DSE3-C26/10N-D24K1 比例方向阀
DSE3G-A26/11N-E0K11/B 比例方向阀
DSE3G-C16/10N-E1K11/B 比例方向阀
DSE3G-C26/11N-E0K11/B 比例方向阀
DSE3G-Z08/11N-E0K11/C 比例方向阀
DSE5-A30/10N-D24K1 比例方向阀
DSE5-A60/10N-D24K1 比例方向阀
DSE5-A60/10N-D24K1 比例方向阀
DSE5-A60/10N-D24K1 比例方向阀
DSE5-C30/10N-D24K1 比例方向阀
DSE5-C60/10N-D24K1 比例方向阀
DSE5-C60/10N-D24K1 比例方向阀
DSE5G-A60/10N-E0K11 比例阀
DSE5G-C60/10N-E0K11 比例阀
DSE5G-C60/10V-E0K11/B 比例方向阀
DSE5G-C60/10V-E0K11/B 比例方向阀
DSE5J-C80/10N-E0K11/C 比例方向阀
DSH-2B2-04G 电磁换向阀
DSH-3C2-04G 电磁换向阀
DSH-3C6-04-G-TE-D2-30 电液换向阀
DSP7-S1/10N-II/D24K1 电液换向阀
DSP7-S1/10N-II/D24K1 电液换向阀
DSP7-S3/20N-EE/D24K1 电液换向阀
DSP7-S3/20N-EE/D24K1 电液换向阀
DSP7-TA/20N-IE/D24K1 电液换向阀
DSPE5J-C100/11N/EE/E0K11/C 比例方向阀
DSPE7-C100/11N-II/D24K1 比例方向阀
DSPE7-C100/11N-II/D24K1 比例方向阀
DSPE7-C150/11N-II/D24K1 比例方向阀
DSPE7-C150/11N-II/D24K1 比例方向阀
DSPE7J-A150SA/20N-II/E0K11 比例阀
DSPE7J-C100/20N-II/E0K11 比例阀
DSPE7J-C150/20N-II/E0K11 比例阀
DSPE7J-C150/20N-II/E0K11 比例阀
DSPE7J-C150SA/20N-II/E0K11 比例阀
DSPE7J-C200/11N/EE/E0K11/C 比例方向阀
DSPE7J-RC150/20N-II/E0K11 比例阀
DSPE8G-C300(P-A)/150(B-T)/11N-11/E0K11 电液比例换向阀
DT03-2E/10/24VDC 电磁锥式方向阀
DT03-3C/10/24VDC 拆装式电磁阀
DT03-3C/10/24VDC 拆装式电磁阀
DXJ3-D0L10/10N-E0K11 伺服阀
DXJ3-D0L10/10N-E0K11 伺服阀
DXJ3-D0L10/10N-E0K11 伺服阀
DXJ3-D0L10/10N-E0K11 伺服阀
DXJ3-D0L10/10N-E0K11 伺服阀
DXJ3-D0L20/10N-E0K11 伺服阀
DXJ3-D0L20/10N-E0K11 伺服阀
DXJ3-D0L20/10N-E0K11 伺服阀
DXJ3-D0L40/10N-E0K11 伺服阀
DXJ3-D0L40/10N-E0K11 伺服阀
DZC5-210/10N-II 平衡阀
DZC5-210/10N-II 平衡阀
DZCE8G-210/11N-IE/E0K11/C 比例平衡阀
E5P4-S1/E/40N-D24K1 电液换向阀
E5P4-S1/E/40N-D24K1 电液换向阀
E5P4-S3/E/40N-A230K1 电液换向阀
E5P4-S3/E/40N-D24K1 电液换向阀
E5P4-TA/E/40N-D24K1 电液换向阀
ERS4M-D/40 节流阀
ERS4M-D/40 节流阀
ERS4M-SA/40 节流阀
MRV-02-B2-K-20 叠加式溢流阀
MRV-02-P2-K-20 溢流阀
MRV-02-W-K-20 叠加式溢流阀
MRV-03-A4-K-20 溢流阀
MRV-03-B3-K-20 叠加式溢流阀
MRV-03-P1-K-20 溢流阀
MRV-03-P4-K-20 溢流阀
MRV-04-B3-K-20 叠加式溢流阀
MRV-04-P1-K-20 溢流阀
MTC-02-W-K-20 叠加式液控单向阀
MTC-03-W-20 叠加式单向节流阀
MVPP-D/50 叠加阀
MVPP-D/50 叠加阀
MVPP-D/50 叠加阀
MVPP-SA/50 叠加阀
MVPP-SB/50 叠加阀
MVR-RS/P/50 单向阀
MVR-SA/51 单向阀
MVR-SB/51 单向阀
MVR-SP/51 叠加阀
MVR-SP/51 叠加阀
MVR-SPT/51 单向阀
MVR-ST/51 单向阀
MZD2/50 减压阀
MZD2/A/50 减压阀
MZD3/50 减压阀
MZD3/50 减压阀
MZD3/A/50 叠加阀
MZD3/B/50 减压阀
MZD3/RP/50 叠加减压阀
MZD3/RP/50 叠加减压阀
MZD4/50 叠加阀
MZD4/50 叠加阀
MZD5/50 减压阀
MZE5-I/56-24 叠加阀
MZE5-I/56-24 叠加阀
MZE5-I/56-24 叠加阀
PC-25VQ-21-R 泵芯
PF-125 充液阀
PF-125 充液阀
PF-125 充液阀
CFP-S032/0/10N 进油阀
CFP-S040/0/10N 进油阀
CFP-S050/0/10N 进油阀
CFP-S063/0/10N 进油阀
CFP-S080/0/10N 进油阀
CFP-S100/0/10N 进油阀
CFP-S125/0/10N 进油阀
PRE10-140/10N-D24K1 比例压力阀
PRE10-210/10N-D24K1 比例压力阀
PRE10J-210/11N-E0K11/C 比例溢流阀
PRE25-350/10N-D24K1 比例压力阀
PRE25-350/10N-D24K1 比例压力阀
PRE25J-350/10N-E0K11/C 比例压力阀
PRE3-210/10N-D24K1 比例压力阀
PRE3-350/10N-D24K1 比例压力阀
PRE32-350/10N-D24K1 比例溢流阀
PRED3-210/10N-D24K1 比例压力阀
PRED3-350/10N-D24K1 比例压力阀
PRED3G-210/11N-E0K11/B 比例压力阀
PSC-32D/20 液压安装支架
PSP2/21N-K1/K 压力继电器
PSP6/21N-K1/K 压力继电器
PSP8/21N-KA/K 压力继电器
PST2/21N-K1/K 压力继电器
PTH-250/20E1-K10 压力传感器
PTH-400/20E1-K10 压力传感器
PVL2-41-F-1R-U-10 定量叶片泵
PVL2-53-F-1R-U-10 定量叶片泵
PVL2-65-F-1R-U-10 定量叶片泵
QF-3 安装支架
RLM3A-C01/10N-D24K1 电磁快慢阀
RM2-W4/31N 压力控制阀
RM2-W5/31N 压力控制阀
RM2-W6/31N 压力控制阀
RMZY-3/A-1 叠加式溢流阀
RPC1-4/CT/41 调速阀

一、液压泵的基本工作原理
单柱塞泵的工作原理。凸轮由电动机带动旋转。当凸轮推动柱塞向上运动时，柱塞和缸体形成的密封体积减小，油液从密封体积中挤出，经单向阀排到需要的地方去。当凸轮旋转曲线的下降部位时，弹簧迫使柱塞向回下，形成一定真空度，油箱中的油液在大气压力的
作用下进入密封容积。凸轮使柱塞不断地升降，密封容积周期性地减小和增大，泵就不断吸油和排油。
容积式液压泵的共同工作原理如下:
(1)容积式泵必定有一一个或若干个周期变化的密封容积。密封容积变小使油液被挤出，密封容积变大时形成一定真空度，油液通过吸油管被吸入。密封容积的变换量以及变化频率决定泵的流量。
( 2)合适的配流装置。不同形式泵的配流装置虽然结构形式不同，但所起作用相同，并且在容积式泵中是必不可少的。容积式泵排油的压力决定于排油管道中油液所受到的负载。

二、液压泵的主要性能参数
1、压力
工作压力是指泵的输出压力，其数值决定于外负载。如果负载是串联的，泵的工作压力是这些负载压力之和;如果负载是并联的，则泵的工作压力决定于并联负载中小的负载压力。
额定压力是指根据实验结果而推荐的可连续使用的高压力，他反映了泵的能力(一般为泵铭
牌上所标的压力)。在额定压力下运行时，泵有足够的流量输出，并且能保证较高的效率和寿命。
高压力比额定压力稍高，可看作是泵的能力极限。一-般不希望泵长期在高压力下运行。
2、排量和流量
排量q指在无泄漏情况下，液压泵转- ~转所能排出的油液体积。可见，排量的大小只与液压泵中密封工作容腔的几何尺寸和个数有关。排量的常用单位是(ml/r) 。
单柱塞泵:q=πd2H/4
理论流量Q指在无泄漏情况下， 液压泵单位时间内输出的油液体积。其值等于泵的排量V和泵轴转数n的乘积，即:QT=qn=πd2Hn/4
实际流量Q指单位时间内液压泵实际输出油液体积。由于工作过程中泵的出 口压力不等于零，因而存在内部泄漏量0Q (泵的工作压力越高，泄漏量越大)，使得泵的实际流量小于泵的理论流量，即Q=QT-AQ
泵的实际流量和理论流量之比称为容积效率ηpv=Q/Qn=(Qr~OQ)/Qr =1-0Q/Qr且Q=Qr*Npv
3、功率、机械效率和总效率
输入功率P;驱动液压泵的机械功率,由电动机或柴油机给出P; =2πnMr
输出功率Po液压泵输出的液压功率,
P.=pQr
根据能量守恒，有pQ_=2πM~n将Q.=qn,消去n得M~=pq/2π
实际_上，由于泵内有各种机械和液压摩擦损失,泵的实际输入转矩应大于理论转矩
