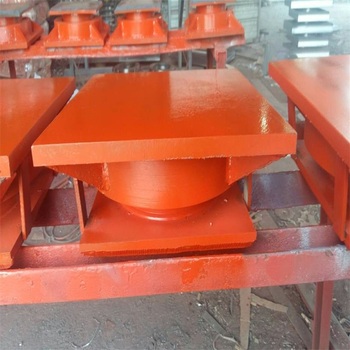

QZ系列球型支座是由上支座板、下支座板、球形板、聚四氟乙烯滑板（F4、球面四氟板）及橡胶挡圈组成的一种特殊盆式橡胶支座产品。它将盆式支座中的橡胶板改为球面四氟板因而得名,由于QZ球型支座中间钢板及底盆亦相应地改成球面，减小了摩擦系数。其位移由上支座板与平面四氟板之间的滑动来实现。在上支座板上设置导向槽或导向环来约束支座的单向或多向位移，可以制成球形单向活动支座和固定支座。通过球形板和球面四氟板之间的滑动来满足支座转角的需要。

LYQZ拉压球形支座出厂价 减震桥梁球形支座销售
QZ球型支座以传力可靠，转动灵活的特点，不但具有GPZ盆式橡胶支座承载能力大的特点，座位移大等特点，而且能更好地适应大转角的需要，与普通盆式支座相比具有下列优点：
1、球形橡胶支座通过球面传力，不会出现力的缩颈现象，作用在混凝土上的反力比较均匀；
2、球形支座通过球面聚四氟乙烯板的滑动来实现支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关，与支座转角大小无关，特别适用于大转角的要求，设计转角可达0.05rad.
3、QZ球型支座各向转动性能一致，适用于宽桥、曲线桥；
4、这种支座产品不用橡胶承压，不存在橡胶老化对支座转动性能的影响，特别适用于低温地区。
球型支座的分类
球形支座通过球面传力、不出现力的缩颈现象，作用在混凝土上的反力比较均匀； 球形支座通过球面聚四氟乙烯板的滑动来实现支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关，与支座转角大小无关。因此特别适用于大转角的要求，设计转角可达0.05rad以上。支座各向转动性能一致，适用于宽桥、曲线桥等； 支座不用橡胶承压、不存在橡胶老化对支座转动性能的影响，特别适用于低温地区。
支座技术参数1、支座竖向承载力分为 300KN、 500KN、 1000KN、 1500KN、 2000KN、2500KN、 3000KN、 4000KN、 5000KN、 6000KN、 7000KN、 8000KN、 9000KN、10000KN 十四个级别；2、支座的抗水平力为竖向承载力的 20%；3、支座抗竖向拉力：GKQZ 型、 GJQZ 型抗竖向拉力为竖向承载力的 20%；GKGZ 型、 GJGZ 型抗竖向拉力为竖向承载力的 30%；4、设计转角为 0. 08rad（可根据用户要求另行设计）5、支座的径向位移量±20mm-±50mm， 环向位移量±60mm-±100mm；6、支座滑动摩擦系数μ≤0. 03（-25℃-+60℃）；7、支座转动摩擦系数μ=0. 05-0. 1（GKQZ 型、GJQZ 型）μ≤0. 03（GKGZ 型、GJGZ 型）

LYQZ拉压球形支座出厂价 减震桥梁球形支座销售

钢结构支座认选用时应注意的事项：1、选用支座时应注意承载力的大小、竖向拉力的大小、 水平力的大小，并注意位移量和转角，对于减震支座还应注意水平弹性刚度。2、选用支座时应注意支座的类型，即双向活动型、单向活动型、固定型。3、减震支座的约束方向都给以位移和刚度，是为了工程减震的需要。
