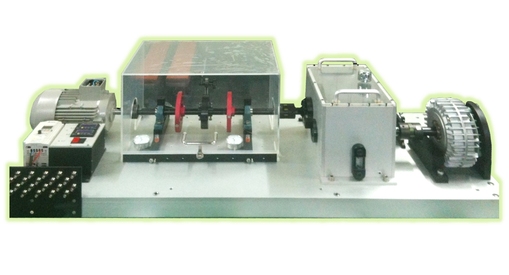

供应机械振动模拟综合实验台VALENIAN-PT700
PT700机械故障诊断和转子动力学模拟实验平台是一个复杂的机械故障模拟实验平台，具有机器振动模拟实验台（PT300）和齿轮传动系统模拟实验台（PT500）的所有功能。它是一款机械振动与齿轮箱模拟综合实验台，旨在学习各种常见的机械缺陷和齿轮箱问题，如风力涡轮机同时高速和低速旋转时的机械故障。负责设备诊断的工程师可以使用该模拟实验台来学习振动诊断和测量方法，检测机械缺陷的技术，还可在机器故障情况下研究振动模式，以及寻找齿轮振动问题解决方案的能力。特别是，它适合用作振动培训机构振动专家的实践性工具，或者用于深入研究风力涡轮机低速轴承缺陷和齿轮箱缺陷的学术研究人员。
电机 | 1.5kw (2Hp)3相交流电机 |
控制器 | 变频器频率变化（转速变化） |
速度范围 | 100~6000rpm通过旋转旋钮调节速度 |
显示1 | 输入速度LED显示，9999 RPM， |
显示2 | 输出速度LED显示，9999 RPM |
轴向负载装置 | 磁粉制动器由电压控制，0~50Nm连续调节 |
开关1 | 操作ON / OFF开关 |
开关2 | 加载ON / OFF开关，加载到以前相同的设置 |
输出端子 | 1V脉冲/转的6V TTL信号输出 |
输入电压 | 220 VAC，单相，60/50 Hz |
使用环境 | -10~50°C, 35~85RH |
轴 | 输入轴直径25mm，输出轴直径30mm，钢 |
转盘（转子） | 直径154mm铝制转子，带2排M6螺丝孔（f140mm-18个孔,f120mm-18个孔） |
轴承单元 | 转子组件单元中轴承（UCPH-205） 齿轮箱密封球轴承（6005 x2ea，6204x2ea，6805x2ea） |
轴承座 | 通过安装在低速轴上的正常和有缺陷轴承的组合，可以左右更换，可以分析低速缺陷 |
齿轮箱 | 2级，3轴直齿轮箱，减速比为4.97：1，轴：直径 25mm，中间轴和输出轴：直径 30mm，所有有缺陷和良好的齿轮都组装在同一根轴上 |
磁粉制动器（用于齿轮负载） | 0-50 Nm，通过电压调节; 旨在为齿轮箱提供所需的负载，额定扭矩：50Nm，额定电压和电流：24V / 0.94A，功率：22.6W，重量：14.5Kg，速度：1800rpm，磁粉量：60gr |
负载（可选） | 直径为130mm的旋转盘，用于给轴承提供负载 |
百分表 | 1 / 100mm移动指示器，并用于对中校正可在不对中测试后，返回到原始位置 |
缺陷轴承（可选） | 内圈缺陷轴承（f0.5和f1），外圈缺陷轴承（f0.5和f1） |
底板 | 底板厚度15mm，精密机加工压铸铝底座和6个橡胶绝缘底座 |
安全防护 | 抗冲击透明安全盖，带安全隔离器 |
重量 | 约 80kg |
尺寸 | 长度x宽度x高度 = 750x320x390 mm |
