供应高温结构钢19Mn6其他

德标高温结构钢19Mn6交货状态正火

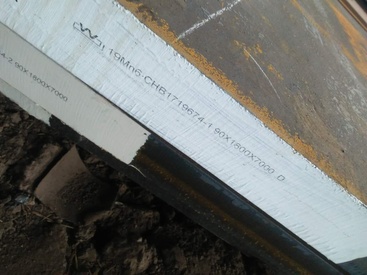

一、19Mn6钢板简介

19Mn6高温结构钢的德国标准号，19Mn6耐高温高压锅炉钢板主要用于电站锅炉汽包卷筒制作，按DIN17155标准的要求组织生产，实物质量达到并超过国外水平。

二、19Mn6生产工艺

电炉冶炼--LF精炼--VD真空处理--模铸--钢锭加热--轧制--正火--回火--探伤--钢板切割检验--入库

三、19Mn6执行标准：DIN17155

四、19Mn6冶炼方法

转炉冶炼＋炉外精炼及真空处理

五、19Mn6交货状态

钢板以正火状态交货

六、19Mn6化学成分

七、19Mn6常温力学及工艺性能

八、19Mn6耐热钢板

是指在较高温度下、局部温度可达600°C、在时间负荷情况下仍能显示出特性的钢种。产品形状采用欧洲煤钢共同体标准EURONORM79中的定义。标准中所有钢种，其重量均按比重为7.85千克/分米3计算。标准下的钢号有:UHI、HI、HII、17Mn4、19Mn6、15Mo3 通常以热轧、正火，13CrMo44、10CrMo910以正火、调质热处理。相关规程:(TRB)压力容器技术规程，TRD蒸汽锅炉技术规程，TRG高压气体技术规程。如未规定试验温度，则试验应在300°C下进行。热处理和热加工注意事项详询。抗拉强度350-630牛顿/毫米2，屈服强度:185-310小值牛顿/毫米2，伸长率17-25%，0-20°冲击小值27-31J。状态:正火，热处理正火温度890-950°C，消除应力退火520-620°C。

研究19Mn6钢板经过锻造及热处理后能否代替20、25钢用作锅炉锻件.通过对原材料的化学成分、力学性能及金相组织进行分析，确定是否符合GB，然后进行下料、锻造、热处理、取样、经过试验及组织性能分析发现，19Mn6锻件的各项性能指标均能达到检验标准，可以代替20、25钢做锻件使用。并确定19Mn6钢锻件的锻造温度为:加热温度1200 ℃，保温1 min·mm-1，始锻温度1100~1150 ℃，终锻温度≥850 ℃，锻后空冷，锻后采用正火热处理，加热温度为910~940 ℃，保温时间为1 min·mm-1空冷。
