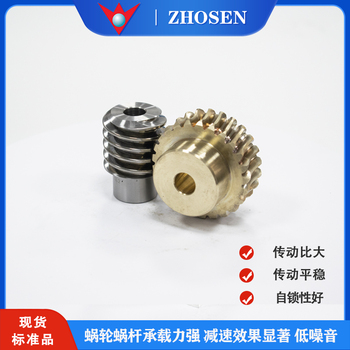

供应中森ZHOSEN蜗轮蜗杆减速机传动部件

供应中森ZHOSEN蜗轮蜗杆减速机传动部件

蜗轮蜗杆传动是一种常见的机械传动方式，具有结构紧凑、传动比大、传动平稳等优点。为了确保蜗轮蜗杆传动的性能和稳定性，必须对其尺寸进行精确的设计和选择。

一、模数
模数（m）是蜗轮蜗杆尺寸中的基础参数，它决定了蜗轮蜗杆的大小和强度。模数越大，蜗轮蜗杆的承载能力越强，但传动效率可能会降低。常见的蜗轮蜗杆模数范围为1~10mm，具体选择应根据实际传动需求和空间限制来确定。

二、压力角
压力角（α）是蜗杆齿面与分度圆柱面的交线与蜗杆轴线之间的夹角。它对于蜗轮蜗杆的传动效率和承载能力有着重要的影响。一般来说，压力角越大，传动效率越高，但承载能力会降低。蜗轮蜗杆传动中常用的压力角为20°。

三、蜗杆分度圆直径和蜗轮分度圆直径
蜗杆分度圆直径（d1）和蜗轮分度圆直径（d2）是蜗轮蜗杆尺寸中的关键参数。它们的大小直接影响了蜗轮蜗杆的传动比和中心距。在设计时，需要根据所需的传动比和中心距来确定这两个参数的具体数值。一般来说，蜗杆分度圆直径较小，而蜗轮分度圆直径较大，以实现较大的传动比。
