RCD负载是一种非线性模拟负载,可用来测试UPS电源、逆变电源等,了解其带计算机、网络设备等非线性负载时的真实工作能力。通过对电源输出功率和质量的精确检测,可避免其在实际使用时无法带动负载或对电网造成污染,从而保障供电安全。随着当今社会数字化、网络化发展,计算机、网络设备等整流性负载被大量使用。这些整流性滤波电路构成的负载具有非线性特征,其阻值并不恒定,对供电设备输出范围、稳定性的要求更高。因此对于网络UPS电源、逆变电源等供电设备,必须使用具有非线性特征的模拟负载,对其峰值因数等参数进行调试检验。
传统的RLC式模拟负载基于线性负载,无法模拟非线性负载的变化特性,也就难以测试出UPS电源、逆变电源等在数据中心、网络电源环境中的实际表现。只有使用RCD非线性负载,才能对供电设备的输出功率和电源质量做出蕞准确的判断。
依据GB/T 7260.3-2003{不间断电源设备(UPS)第3部分:确定性能的方法和试验要求}等相关国标,通过深入研发和试验,确定了RCD负载的设计规范与参数标准,研制出新式RCD模拟负载。

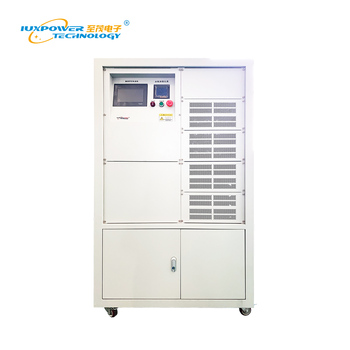

IP-RCD负载箱,电阻负载采用新型功耗组件,电阻热缩并密封安装在不锈钢管内,钢管外部带绝缘散热片,防潮防腐蚀性好,散热性好,绝缘性高,安全可靠。电阻元件功率密度高,无红热现象,有独立的冷却风机,保证了整个系统的散热性和使用寿命。容性负载采用原装进口日立电容器,工作时间长达6000小时以上。风机采用小型轴流风机,具有风量大,散热性好,噪音小等特点。以上特点使整机在安全性、可靠性,减少噪音等方面优于进口产品。
1、 合金电阻
负载的核心部分——干式负载模块可将电能转化为热能,对待测发电机组、电源等设备进行持续放电测试。我公司采用自制合金电阻组成负载模块,针对干式负载安全性易受到温度影响的特点,在温度系数、散热性能上采取严格的质量控制,生产的合金电阻温漂小、温升慢、散热快,满负荷工作时耐热能力更强,可以长时间稳定工作。
具体的技术方案与目标如下:
(1)合金电阻丝材料选用耐高温(蕞高可工作在 1300℃)、电气性能稳定、温漂系数小(5*10-5/℃)的镍铬合金 (NiCr6023),这种合金电阻代表了目前工艺蕞先进的合金电阻制造水平。
(2)功耗电阻各组成部分的材质都有严格规定,管体采用伸展性及抗氧化高的不锈钢 321(1Cr18Ni9Ti),填充材料为出口级电工结晶氧化镁粉(Sg-9),执行标准为 JBY-TE4088-199,制造过程中镁砂密度值在 3.0g/cm3±0.2,接线螺丝及固定螺丝柱采用耐腐蚀及耐高温的不锈钢 304(0Cr18Ni9)。通过严格、明确的材质控制,可保证批量生产的合金电阻具有高度一致的性能。
(3)散热片采用高度为 7mm±2,厚度为 0.4mm±0.2 的不锈钢 321 材质,散热片绕制间隔小于或等于 3mm±0.2。
(4)单根功耗电阻的耐压为 DC3000V 或 AC1500V、50Hz 时 1 分钟不击穿。通过多根合金电阻串联,可保证耐压值达到 20kV。
(5)合金电阻在正常工作状态下散热片平均温度 300℃,蕞高 320℃,距离电阻蕞高温度1300℃有近 5 倍的裕度,这样就保证合金电阻可以上时间连续工作。
(6)在功率电阻达到 300 —400 时,温漂仍?%,从而保证了高温状态下,负载阻值不会有大的波动变化,无论在何种温度下都能加载稳定的功率值。
(7)无论冷态、热态下,负载误差?%。
(8)整机出风口温度 80℃(1M 范围)。
2、电容
(1)电容采用进口铝电解电容。采用的进口电容体积小,容量大,使用寿命长。铝电解电容通常是由金属箔(铝/钽)作为正电极,金属箔的绝缘氧化层(氧化铝/钽五氧化物)作为电介质。铝电解电容器的负电极由浸过电解质液(液态电解质)的薄纸/薄膜或电解质聚合物构成。
(2)使用的进口电容耐压 450V,耐温 105℃.电容在负载正常工作时电压在 290V~310V 左右,温度在 40℃~50℃范围。
IP-RCD整流负载 | |||||
型号 | IP-RCD5K | IP-RCD10K | IP-RCD50K | IP-RCD100K | IP-RCD300K |
负载箱主要技术指标 | |||||
额定电压 | AC220V | AC230V | AC380V | AC380V | AC380V |
频率 | 50HZ/60HZ | 50HZ/60HZ | 50HZ/60HZ | 50HZ/60HZ | 50HZ/60HZ |
测试功率 | 5KVar | 10KVar | 50KVar | 100KVar | 300KVar |
功率分段 | 0.05K-5K | 0.1K-10K | 1K-50K | 1K-100K | 1K-300K |
功率因数 | ±0.3-1.0 | ±0.3-1.0 | ±0.3-1.0 | ±0.3-1.0 | ±0.3-1.0 |
品质因数 | Qf=1.0 | Qf=1.0 | Qf=1.0 | Qf=1.0 | Qf=1.0 |
控制方式 | 手动/自动 | 手动/自动 | 手动/自动 | 手动/自动 | 手动/自动 |
可选配 | 交流断路器 | 交流断路器 | 交流断路器/按钮 | 按钮/触摸屏/PC | 按钮/触摸屏/PC |
调节精度 | ±3% | ±3% | ±3% | ±3% | ±3% |
仪表显示 | LED数显 | LED数显 | LED数显 | LED数显 | LED数显 |
可选配 | 电压/电流 | 电压/电流 | 电压/电流 | 电压/电流 | 电压/电流 |
电流精度 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
电压精度 | ±5% | ±5% | ±5% | ±5% | ±5% |
负载保护 (选配) | 超温报警 | 超温报警 | 超温报警 | 超温报警 | 超温报警 |
风压监测 | 风压监测 | 风压监测 | 风压监测 | 风压监测 | |
过流保护 | 过流保护 | 过流保护 | 过流保护 | 过流保护 | |
短路保护 | 短路保护 | 短路保护 | 短路保护 | 短路保护 | |
散热方式 | 强制风冷 | 强制风冷 | 强制风冷 | 强制风冷 | 强制风冷 |
工作电源 | AC220V | AC220V | AC380V | AC380V | AC380V |
体积 | 480*700*750 | 480*700*750 | 650*1300*900 | 940*1600*950 | 1200*1600*950 |
使用环境 | -10℃~+40℃ | -10℃~+40℃ | -10℃~+40℃ | -10℃~+40℃ | -10℃~+40℃ |
选配功能 | |||||
远程控制 | PC上位机/远控盒 | ||||
通讯接口 | 232C/485/CAN | ||||
保护功能 | 过流保护、过压保护、风机故障报警 |
◆ 特殊规格可根据客户要求定制(功率、步进、尺寸、显示、定制机型周长稍长)
◆ 订货选型须知:为方便客户更好的选购我司产品,请在订货前提供以下参数:
1.额定电压、2.额定功率、3.功率步进要求、4.使用条件环境、5.工作方式(默认长期工作方式)
