ZDY750钻机

一、适用范围

ZDY型煤矿用全液压坑道钻机（以下简称钻机）是山东济宁恒旺有限公司新研制的矿山安全系列产品之一。

该型钻机是结合煤矿现场使用的新需求和改进意见而设计制造的，主要用于煤矿井下瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔的钻进。

钻机适用于岩石坚固性系数f≤8的各种煤层、岩层。要求巷道或钻场断面大于6.5 m2，高度大于2.3 m，宽度大于2.8 m。

二、产品特征

ZDY型钻机的特点：

1、它分立柱架和座架两种钻架形式，可根据煤的巷道高低和使用选择不同的钻架。

2、该型钻机在打孔的同时能把网孔导管顶入孔内，为打孔不成形或松软煤层的高瓦斯矿井成功解决了关于瓦斯抽放的关键性难题，所以该型钻机又被称作导管钻机或顶管钻机。

3、该型钻机选用高压密封钻杆和底孔马达，将钻进能力大大提高（避免了钻机扭动钻杆自身重量的强大扭矩力），所以该型钻机又称为底孔马达钻机。

4、该型钻机在配备一台高压水发生器和选用高压密封钻杆就能对透气性低的煤层进行割缝，从而提高瓦斯抽放效率和大大缩短抽放时间。同时，该型钻机采用液压传动机构，具有钻进能力大、速度快、操作简单、工作稳定可靠、移动安装方便等特点。

三、结构特征

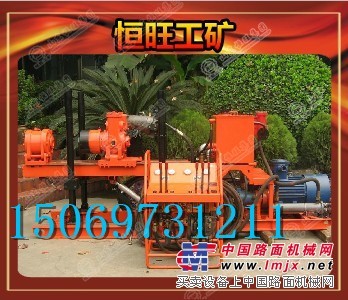

该系列钻机主要由泵站、动力头、机架、立柱框架、操作台和钻具等部分组成（见下图）。钻机泵站和动力头由不同管径的高压管连接，接头全部采用快速联接头，安装撤卸搬运方便。泵站是通过防爆电机驱动油泵转动，将电能转换成旋转油路和推进油路的液压能（压力油），再通过操纵台上的阀组将压力油输送到液压执行机构，从而实现钻机的各种功能。

参 数 ZDY750

钻进深度m: 105-200开孔直径mm: Φ87、 Φ115

终孔直径mm: Φ65、 Φ75

钻杆尺寸mm: Φ42×800（Φ50×800）

钻孔倾角(°): 0～±90

输出转速r/min: 100

输出转矩N ?m： 750

给进力kN 40

起拔力kN 20

锚固力kN 2×80

正常给进速度m/min 0～1.5

给进行程mm 850

工作压力Mpa: 12（旋转）/11（推进）

电机功率kW 18.5

外形尺寸m: 2.15×0.6×0.5

整机重量kg: 约1200（不含钻杆）
