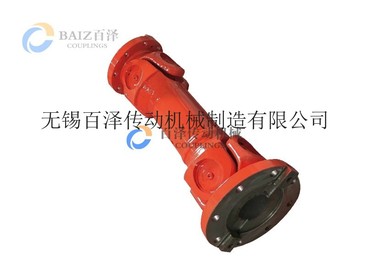

SWC225BH旋转窑万向十字轴简介:
万向联轴器是利用器回转角度大的特点,使不在同一轴线存在轴线夹角的两轴,可以实现连续回转并可靠地传递转矩和运动的一种特殊联轴器。万向联轴器比较显著的特点是:具有较大的角向补偿能力,结构紧凑,传动效率高。两轴线夹角可以达到在5°-45°之间。
当轴Ⅰ旋转一周时,轴Ⅱ也将随之转一周,即两轴的平均传动比为1;但是,两轴的瞬时传动比却不恒为1,而是作周期性变化的;万向节的这种特性称作瞬时传动比的不均匀性;就单个万向节而言,在输入轴与输出轴之间有夹角时,两轴的角速度不相等,即万向节有不等速性;两轴间的夹角α越大,从动轴速度波动越明显;故α应在35°~45°之间。为了防止主、从动轴角速度不相等;为了完全消除上述万向节中从动轴变速传动的缺点,常成对使用。
SWC225BH旋转窑万向十字轴特点:
1.具有较大的角度补偿能力(SWC型轴线折角可达15-25度,SWP型可达10度左右)
2.结构紧凑合理(SWC型采用整体式叉头,使运载更具可靠性)
3.承载能力大。(与回转直径相同的其它型式的联轴相比较,其所传递的扭矩更大,此对回转直径受限制的机械设备,其配套范围更具优越性)
4.传动效率高(其传动效率达98-99.8%,用于大功率传动,节能效果明显)
5.运载平稳,噪声低,装拆维护方便(也是它占领传动市场经久不衰的一大原因)
SWC225BH旋转窑万向十字轴选型计算:
根据JB5513-91标准,SWC-Ⅰ和SWC型万向联轴器参考按下列方法选型,计算转矩由式(1)、式(2)或式(1)、式(3)求出:
(1)Tc=KT.....
(2)T=9550*Pw/n
(3)T=7020*Ph/n
以上式中:
Tc — 计算转矩,N·m;
T — 理论转矩,N·m;
Pw — 驱动功率,kW;
PH — 驱动功率,hp;
n — 工作转速,r/min;
K — 工作情况系数
SWC225BH旋转窑万向十字轴主要应用于:压力机,带式给料机,化学处理设备,打捆机,木材加工机械,滚筒式粉碎机,锤式粉碎机。
万向联轴器润滑注意事项
万向轴的润滑,通常情况下是使用油脂,不宜使用黄油,将其从轴端部和中间管段处注入,直至油脂从其密封部位溢出位置。对于注油压力,要控制在0.5MPa以下,以免因压力过高而出现问题。而对于可伸缩型的,则应在花键轴伸缩的极限位置上注油,这样比较好。
