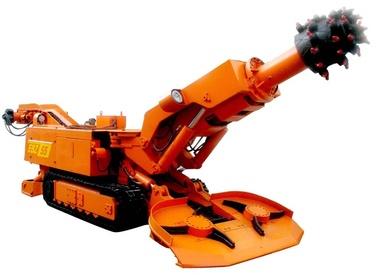

供应KAMACHEBH220掘进机

掘进机（TBM）的技术参数因不同的类型、尺寸和应用场景而有所差异。一般来说，掘进机的技术参数主要涵盖以下几个方面：刀盘直径、掘进速度、推力、功率、工作压力等。以下是一些常见技术参数的详细介绍：

1. 刀盘直径

刀盘直径是掘进机重要的技术参数之一，它直接决定了隧道的开挖直径。刀盘的大小通常根据隧道设计要求来定制。常见的刀盘直径范围为：

• 小型掘进机：通常直径为3-6米，适用于城市地铁或小型铁路隧道。
• 中型掘进机：直径一般在6-12米之间，适用于一些中型城市隧道或山区铁路隧道。
• 大型掘进机：刀盘直径可以达到12米以上，可达15米以上，适用于高速铁路、公路隧道、大型水利隧道等工程。

2. 掘进速度

掘进速度与地质条件、掘进机类型、刀盘的工作状况、隧道支护的安装速度等因素密切相关。一般情况下，掘进机的掘进速度大致为：

• 软土或砂土地层：掘进速度可以达到15到30米/天。
• 中等硬度岩层：掘进速度大致为10到20米/天。
• 硬岩或复杂地质条件：掘进速度较慢，通常在5到10米/天。

对于一些特别困难的地质条件，掘进速度可能会进一步降低。

3. 推力

推力是掘进机推进的动力来源，它决定了掘进机在地层中的推进能力。推力的大小与液压系统的能力有关，常见的推力范围如下：

• 小型掘进机：推力一般在5000到10000吨左右。
• 中型掘进机：推力通常在10000到20000吨之间。
• 大型掘进机：推力可以达到30000吨以上，超过50000吨。

推力值决定了掘进机在硬岩地层或复杂地质条件下的工作能力。

4. 功率

掘进机的功率主要由其电动机或柴油发动机提供，功率大小决定了掘进机的工作效率和工作强度。功率与掘进机的尺寸、刀盘的直径、推进系统的负荷、物料输送系统等都有密切关系。一般而言，掘进机的功率范围如下：

• 小型掘进机：功率通常在500到1500千瓦之间。
• 中型掘进机：功率在1500到4000千瓦之间。
• 大型掘进机：功率可高达5000千瓦以上。

5. 盾构体长度和隧道尺寸

掘进机的盾构体长度通常与刀盘的直径相关，隧道的尺寸也根据盾构体的设计来确定。一般来说，盾构体的长度大约为5-15米，根据施工需求，可能需要逐段安装或进行现场组装。隧道的内径（通常是掘进机开挖的直径）通常与设计的功能和用途有关，如城市轨道交通隧道的直径通常为5-7米，而高速铁路隧道可能需要8-12米的内径。

6. 工作压力

掘进机在作业时，需要克服地下土壤的压力和岩层的强度，这要求掘进机具有一定的工作压力。工作压力是指掘进机推进系统和支护系统能够承受的压力：

• 软土或泥岩地层：掘进机的工作压力通常为0.3到0.5 MPa。
• 硬岩地层：在硬岩中，工作压力可以达到1.0 MPa以上，或更高。

7. 辅助系统与控制系统

现代掘进机通常配备了先进的辅助系统和控制系统，这些系统能够保证掘进机在各种复杂环境下的高效运作：

• 自动化控制系统：现代掘进机配备计算机控制系统，能够实时监控机器各项工作参数（如推进力、切割状态、刀盘转速等），并根据地质情况调整掘进策略。
• 激光测量系统：用于精确控制隧道的走向和坡度，确保隧道的设计符合工程要求。
• 液压系统：用于提供机器各部件的运动动力，尤其是刀盘切割、推进、支护的力。
• 通风系统：保证机器内部的空气流通，尤其是在深度较大或水涌较严重的情况下。

8. 运输系统

掘进机内部的物料运输系统（如螺旋输送机、传送带等）也有一定的技术参数，主要涉及以下几个方面：

• 输送带宽度：根据隧道直径和开挖土量的大小，输送带的宽度通常在0.6到1.5米之间。
• 输送能力：输送带的能力通常为100到500吨/小时，具体数值根据掘进速度和土壤种类而定。

9. 典型技术参数示例（以中型TBM为例）

以下是一个中型TBM掘进机的典型技术参数示例，适用于城市地铁或中等深度的铁路隧道：

• 刀盘直径：6.5米
• 推力：15000吨
• 功率：2500千瓦
• 掘进速度：20米/天（软土条件）
• 工作压力：0.5 MPa
• 隧道内径：6米
• 运输能力：300吨/小时
• 盾构体长度：10米
