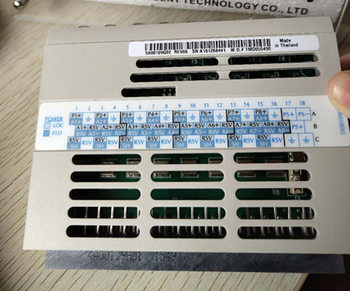

供应艾默生5X00109G02其他电气系统

在了解了程序结构和编程方法的基础上，就要实际地编写PLC程序了。PLC控制系统设计需要经历如下过程。
（一）分析被控对象并提出控制要求
详细分析被控对象的工艺过程及工作特点，了解被控对象机、电、液之间的配合，提出被控对象对PLC控制系统的控制要求，确定控制方案，拟定设计任务书。
（二）确定输入／输出设备
根据系统的控制要求，确定系统所需的全部输入设备（如：按纽、位置开关、转换开关及各种传感器等）和输出设备（如：接触器、电磁阀、信号指示灯及其它执行器等），从而确定与PLC有关的输入/输出设备，以确定PLC的I/O点数。
（三）选择PLC
PLC选择包括对PLC的机型、容量、I/O模块、电源等的选择，详见本章节。
（四）分配I/O点并设计PLC外围硬件线路
1.分配I/O点
画出PLC的I/O点与输入／输出设备的连接图或对应关系表，该部分也可在第２步中进行。
2.设计PLC外围硬件线路
画出系统其它部分的电气线路图，包括主电路和未进入可编程控制器的控制电路等。
由PLC的I/O连接图和PLC外围电气线路图组成系统的电气原理图。到此为止系统的硬件电气线路已经确定。
（五）程序设计
1.程序设计
根据系统的控制要求，采用合适的设计方法来设计PLC程序。程序要以满足系统控制要求为主线，逐一编写实现各控制功能或各子任务的程序，逐步完善系统的功能。
