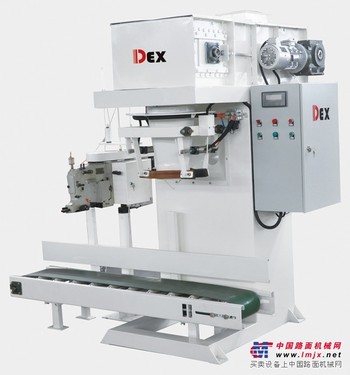

敞口包装机

设备特性
1、青岛迪凯DCS型敞口包装机是由高精度(0.02%)传感器及高分辨率

控制仪表构成计量控制系统，精度高，稳定性能好。
2、加料机构采用变速螺旋，定量控制加料，包装速度快。
3、包装范围宽，在10～60kg范围内可调。可适用于敞口编织袋、敞

口纸袋、敞口塑料袋的包装。
4、参数设定，称量标定简单易懂，操作人员仅需套袋并按下加料按

钮即可自动完成整个加料、称重过程。
5、配有多种通讯接口，可与计算机联网作各种数据处理。
结构原理
1、变速加料机构：由可调速电动机、皮带传动、 螺旋轴、加料嘴组

成，加料嘴边有吸尘口，可变速电动机由电气箱控制转速，通过皮带

轮将物料从料仓加入包装袋。
2、破拱装置：由摆线针轮减速机带动破拱圆环，慢速转动，防止物

料结拱。
3、称重架：
(1)敞口袋式称重架
称重架与加料嘴，传感器连接，将物料的重量信号，传递给电器箱，

由电器箱控制整台机器的运行，称重架上的物料托盘可根据需要上下

调节，托盘下部有振动装置，可将松散的物料振实充满袋角。加料嘴

上有压袋气缸，可将包装袋压紧。
4.电气箱
外部信号及传感器的信号传递给电气箱，电气箱通过编制过的程序，

控制加料电机的启动、停止、转速、破拱电机的启动、停止、气缸的

升降、振动装置的动作。
工作过程
参见图(一)将敞口包装机袋套在加料嘴上，按动“允加”按钮，这时

压袋气缸开始工作并压住袋口，控制器将包装袋重量自动去除，破拱

电机缓慢转动，保证下料畅通。加料螺旋高速转动迅速将物料灌入袋

中，随袋中空气一起溢出的粉尘通过吸尘器由除尘器吸走，振动装置

同时启动将托盘上袋中物料振实充满袋角。待加料快到设定值时，加

料螺旋进行减速慢加，到设定值时，加料停止。误差<0.3%。这时压

袋气缸松开袋口。将包装袋送至皮带输送机上及时送出。
注：以上工作过程为自动加料工作过程。工作过程也可改为手动加料

过程，只须将按钮“自动／手动”按钮置于手动档，按下“压袋”钮

，则将袋口压紧，按“手动快加”钮则进行快速加料，待快到设定值

时按下“手动慢加”钮则进行缓慢加料，待到设定值时按下“停止”

钮，则加料过程结束。
设备参数
  型  号  DCS-50
 包装形式  敞口袋式
 加料范围     10～60kg
 包装速度   3～5包／分钟（根据物料确定）
 包装精度   静态精度0.1%FA.OIMLⅢ级    动态精度0.3%
 气    源   0.4～0.6MPa,  耗量1M3/h
 电    源   AC380V
 总 功 率   4kw
 真空吸尘  真空度100～120mmHg  吸尘流量10～12M3/分钟
 外型尺寸
