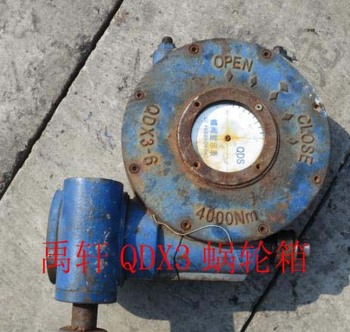

供应禹轩QDX3-S6阀门驱动装置-DN450蝶阀力矩Nm6000
QDX3-S6阀门驱动装置-DN450蝶阀力矩Nm6000说明
QDX3-S6阀门驱动装置-DN450蝶阀力矩Nm6000是一种90°回转型驱动装置,适用于球阀、蝶阀、旋塞阀等类阀门。特殊型可输出360°转角。产品共有12个型号。通常增设一级蜗轮减速机构。为又级传动，以减少手动操作力。产品 DN400-DN1400 共有10个规格。蜗轮箱是一款用于阀门驱动的一种驱动装置起到连接传动的作用，常用于阀门驱动，减速机等。本公司生产的蜗轮头具有耐磨，耐用，不卡等优质特点，欢迎来人来厂实地考察选用。除了蜗轮头外我们还生产，全系列蜗轮箱、防盗蜗轮箱等阀门及配件产品。
QDX3-S6阀门驱动装置-DN450蝶阀力矩Nm6000产品参数
型号 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
速比 | 399:1 | 409:1 | 513:1 | 450:1 | 550:1 | 500:1 | 600:1 | 1580:1 | 1950:1 | 2350:1 | 2650:1 | 2650:1 |
输入力矩Nm | 78 | 98 | 112 | 122 | 133 | 156 | 156 | 156 | 195 | 195 | 195 | 250 |
输出力矩Nm | 2334 | 3006 | 4309 | 4000 | 5480 | 5850 | 7020 | 18500 | 28500 | 34500 | 39000 | 50000 |
旋转行程 | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° |
限位调整 | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° |
连接尺寸 | ||||||||||||
连接法兰φ | 125 | 150 | 175 | 210 | 260 | 300 | 350 | 415 | 475 | 560 | 650 | 800 |
连接孔中心φ | 102 | 125 | 140 | 165 | 200 | 254 | 298 | 356 | 406 | 483 | 590 | 720 |
法兰凹面φ | 70×3 | 85×3 | 100×4 | 130×5 | 160×5 | 200×5 | 230×5 | 260×5 | 300×8 | 370×8 | 490×8 | 600×8 |
孔径：孔数 | M10×4 | M12×4 | M16×4 | M20×4 | M16×4 | M16×8 | M20×8 | M20×10 | M20×12 | M22×12 | M27×12 | M30×12 |
轴孔直径mm | 24 | 30 | 36 | 40 | 40 | 60 | 80 | 90 | 110 | 130 | 160 | 200 |
平键尺寸×条数×位置 | 8×1 | 10×1 | 12×1 | 12×2× | 16×2× | 18×2× | 22×2× | 28×2× | 28×2× | 32×2× | 32×2× | 36×2× |
安装高度 | 62 | 68 | 75 | 105 | 110 | 120 | 120 | 150 | 180 | 195 | 205 | 250 |
手轮直径φ | 240 | 180 | 320 | 350 | 400 | 500 | 500 | 500 | 600 | 600 | 600 | 600 |
阀门参配 | ||||||||||||
蝶阀参配DN | 125-150 | 200-250 | 300-350 | 400-450 | 500-500 | 700 | 800 | 900-1000 | 1100-1200 | 1400-1600 | 1800-2000 | 2400 |
球阀门参配DN | 80 | 100 | 150 | 200 | 250-300 | 350 | 400 | 500 | 600 | 800 | 1000 |
