水渠混凝土一次灌浇成型机详细介绍 ：

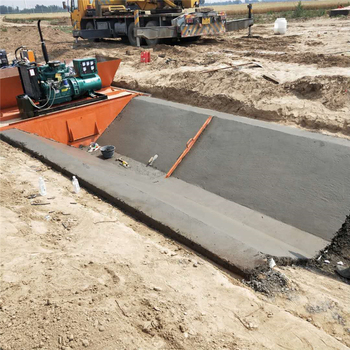

　　主要用于水渠道的混凝土衬砌。它具有一个行走车，在行走车上有一个可升降的框架，在框架上设有修渠装置、送料装置、模相配合的挤压装置以及切缝装置。工作时，将框架降入沟渠内。修渠装置先将沟渠修整成所要求的形面；混凝土由送料装置送入沟内，并沿沟渠内壁分布， 挤压装置的压头移动，将混凝土推入模与沟渠内壁所形成的形腔内挤压成型，伸缩缝由切缝装置完成。

　　水渠混凝土一次灌浇成型机特征：

　　自进式渠道衬砌机，具有一个由发动机驱动的行走车，该行走车的车架上设有一个可升降的框架，在框架上设有一个由震动器和料斗组成的送料装置和形模，其特征是?

　　自进式渠道衬砌机特征?

　　（１）在框架上设有一个修渠装置，该修渠装置由卧式旋转铣盘、两个修整Ｕ形沟渠侧壁的铲刀、输土装置和动力传动部件组成，??

　　（２）所说的料斗的出料口为渠型面，与沟渠内壁相对，

　　（３）所说的渠型模的前半段是一个渠型震动带，后半段是一个固定的渠型带，它们与修整好的沟渠内壁构成一个渠型震动带，后半段是一个固定的渠型带，它们与修整好的沟渠内壁构成一个渠型的腔体 。

　　.性能特点：

　　液压推进式行走装置、成型效果好。

　　大功率振动器，密实度高，施工、表面光滑。

　　配有优质发电机，性能稳定，油耗少，使用成本低。

　　整机零配件全部采用国内知名品牌、故障率低。

　　控制箱采用按钮控制，操作简单。

　　设备结构与工作原理

　　渠底衬砌机由上料机、摊匀机、抹平机、收面架四部分组成。上料机放置在渠坡上，机架与摊匀机机架连接，架底有行走轮，无需牵引，自动控制行走。摊匀机、抹平机、收面架平行放置在渠底、中间保持一定距离。物料由罐车放到上料机料斗内，随皮带送入摊匀机料斗，然后顺着摊匀机皮带送料，通过皮带上的挡料板将物料引入储料斗中，由机架下方振动板摊匀，在通过抹平机抹平，收面架人工收面。

　　本机主要有专用挖斗‘牵引机’浇筑机三大部分组成

　　1.专用挖斗是根据客户的要求以及配套挖掘机的型号制定此挖斗。

　　2.牵引机有电动牵引机和柴油机牵引机两种样式，由于施工现场的特殊情况，电动牵引机更为适合施工的要求。

　　3.浇筑机是本设备的主要组成部分。浇筑机又由模头、进料斗、振动模、尾模四部分组成。牵引模上拴有钢丝绳，振动模内装有振动器，进料斗用于混凝土进入模具成型，尾模两侧安装有边沿成型板。

　　安装使用：

　　1.通过钢钎等工具将牵引机固定在开挖好的渠道土型上，牵引机固定的位置根据牵引机上的钢丝绳长度以及现场情况确定。

　　2.将牵引机的钢丝绳的端头连接在浇筑机的钢丝绳上。连接必须安全可靠。

　　3.通过螺丝、橡胶防漏垫管、弹簧等将浇筑机的各部分连接在一起。将浇筑机安装好后放在开挖好的土槽内，位置放在起始位置。

　　4.将混凝土从进料斗倒入，启动牵引机，在牵引机的作用下浇筑机向前移动，在浇筑机移动的过程中，混凝土在本设备的作用下自动一次性成型。

产品参数

　　适应坡比： 1：2 、 1：3 、1：3.5

　　适应坡面长度： 21.87m、30.9m、35.61m

　　深度：60公分宽度：60公分

　　物料速度： 1.25m/min

　　衬砌行走速度：1.2m~1.5m/min

　　衬砌速度: 5—11m/h

　　衬砌厚度：60—160mm

　　总装机功率： 70.5kw
