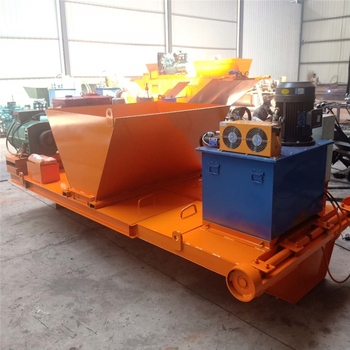

液压自行走水渠成型机 混凝土水渠成型机 优质厂家支持定制水渠成型机

 液压自行走水渠成型机 混凝土水渠成型机 优质厂家支持定制水渠成型机

混凝土沟渠成型机 渠道成型一体机 混凝土渠道衬砌机

混凝土渠道衬砌机由上料机、摊匀机、抹平机、收面架四部分组成。上料机放置在渠坡上，机架与摊匀机机架连接，架底有行走轮，控制行走。摊匀机、抹平机、收面架平行放置在渠底、中间保持一定距离。

组成部分

本机主要有专用挖斗‘牵引机’浇筑机三大部分组成

1.专用挖斗是根据客户的要求以及配套挖掘机的型号制定此挖斗。

2.牵引机有电动牵引机和柴油机牵引机两种样式，由于施工现场的特殊情况，电动牵引机更为适合施工的要求。

3.浇筑机是本设备的主要组成部分。浇筑机又由模头、进料斗、振动模、尾模四部分组成。牵引模上拴有钢丝绳，振动模内装有振动器，进料斗用于混凝土进入模具成型，尾模两侧安装有边沿成型板。

操作说明

1. 启动前准备
2. 减速机按规程注润滑油（40#机械油），各传动齿轮及传动链条涂润滑脂，轴承座注入润滑脂（电动滚筒加指定机械油）。将机架底部挡板底部高度控制在离轨道底部90mm处（高度按铺混凝土厚度定），检查工字钢振动板底部与地面高度15mm~30mm。检查挡料车挡板是否压紧 。
3. 启动

启动前应先清理各轨道面，确认无杂物后，合上空气开关通电，按下启动按钮，空机运行，检查有无异常情况，检查皮带机运转是否正常，待所有设备运转正常后，方可投入物料生产。

注意：

• 启动时或电机重新接线后，应先点动电机，确认电机的转向正确后，方可正式启动。2）严禁带料启动以免损坏设备或发生人身伤害。
• 3上料
• 上料前应先将挡料车送到末端（限位开关处），关掉小卷扬机开关，按下摊匀机皮带开关，然后按下上料机皮带开关，罐车再开始送料。上料关机前，罐车先停止送料，待上料机皮带上物料输送干净后在关闭上料皮带按钮。使用完后及时清洗皮带。

4 摊匀

物料送

tanpu摊匀机皮带上后，控制小卷扬机开关，让物料通过挡料车进入储料斗中，待物料容纳所有储料斗1/2容量时，按下振动按钮；物料容纳所有储料斗2/3容量时，按下前进行走开关，开始摊匀物料，控制行走开关及罐车送料开关，将储料斗内物料保持在2/3容量内。关机前，上料机先关机，待摊平机皮带上物料输送干净后控制小卷扬机按钮将挡料车放置***末端（限位开关处）再关闭摊平机皮带按钮。控制行走开关待储料斗内物料全部摊匀后在关闭振动板按钮。后将挡料车上残留物料清理干净。使用完后及时清洗皮带。

运行时应注意观察运动情况，发现异常应立即停机处理

5.抹平

抹平前先将抹平盘送任意一端（限位开关处），然后按下抹平按钮，使抹平盘正常运行，控制行走开关将抹平机开到物料正上方，然后降下抹平盘，使其紧贴物料，控制大卷扬机来回抹平，再控制行走开关慢慢前行。关机前现将抹平机开离抹平面，然后抹平盘转动停止，清洗抹平盘上残留物料，后通过卷扬机将抹平盘送任意一端（限位开关处）。

运行时应注意观察运动情况，发现异常应立即停机处理

6.收面

3~4名工人在收面架上用抹泥刀抹平一遍。
