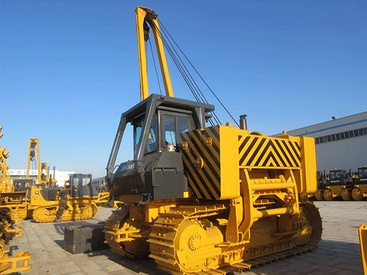

山推SP90Y吊管机
产品 |
SP90Y |
性能参数 |
|
操作质量（kg） |
57500 |
最大起重量（T) |
90 |
发动机额定功率（kw/hp） |
257Kw |
最小转弯半径（mm） |
3950mm |
接地比压（Mpa） |
0.081 |
发动机 |
|
发动机型号 |
QSNT |
缸数×缸径×行程（mm×mm） |
6x140x152 |
额定功率/额定转速（kw/rpm） |
257/2000 |
最大扭矩（N.m/r/min） |
1509/1400 |
整机外形尺寸 |
|
长（mm） |
5650 |
宽（mm） |
4100 |
高（mm） |
3700 |
行走性能 |
|
前进1档/后退1档（km/h） |
0-3.7/0-4.5 |
前进2档/后退2档（km/h） |
0-6.8/0-8.2 |
前进3档/后退3档（km/h） |
0-11.5/0-13.5 |
行走系统 |
|
液力变矩器 |
三组件、单级单相 |
变速箱 |
行星齿轮、多片离合器、液压结合强制润滑式 |
中央传动 |
螺旋锥齿轮、一级减速、飞溅润滑 |
转向离合器 |
湿式、多片弹簧压紧、液压分离、手动-液压操作 |
转向制动器 |
湿式、浮动带式、液压助力 |
最终传动 |
二级直齿轮减速、飞溅润滑 |
底盘系统 |
|
悬挂方式 |
刚性横梁结构 |
履带中心距（mm） |
2490 |
履带板宽度（mm） |
860 |
接地长度（mm） |
3620 |
履带板数量（单侧/片） |
45 |
链轨节距（mm） |
228 |
托轮数（单侧） |
2 |
支重轮数（单侧） |
9 |
工作液压系统 |
|
工作泵 |
定量齿轮泵，最大排量227ml/r |
先导泵 |
定量齿轮泵，最大排量10ml/r |
工作阀 |
比例多路阀 |
配重油缸缸径（mm) |
φ125 |
油箱容量 |
|
燃油箱（L） |
600 |
工作液压油箱（L） |
400 |
工作装置 |
|
最大提升高度（mm） |
7000 |
吊钩升降速度m/min |
0--6.5/0-15.5 |
吊杆长度（m) |
8.6 |
易维护性
● 结构件继承山推成熟产品的优良品质，质量稳定；
● 电气线束采用无缝波纹管、分线器分线，防护等级高；
● 核心电气液压元件采用进口件，质量稳定，可靠性极高。
操作性能
● 工作装置操纵分变幅操纵、起升操纵和配重操纵，操纵采用减压式先导控制阀控制液动换向阀的操纵方式，具有操纵简捷，灵活省力，微调性能好，在机体上布置方便等；
●吊钩、吊杆集中于一个操纵手柄，配重单独一个操纵手柄，均可以方便快捷的进行各种工况作业微动性能好，即保证用户对口精度要求，又提高了作业效率；
● 吊钩、吊杆卷扬液压马达具有极高的容积效率和优质的平衡阀，消除卷扬的二次下滑和空钩抖动的现象；同时，吊钩卷扬所带的离合器实现了自由落钩功能。
工作适应能力
●底盘稳定性好，平均油耗低，经济性高；
●吊臂作业范围广、吊钩升降速度快；
●带载行走有劲、起吊能力强、工作效率高；
●吊钩、吊杆和配重可实现无级速度控制、组合动作；
●吊钩、吊杆卷扬均为三级行星齿轮减速增扭，安全系数大，机械效率高；
●整机装有力矩限制器系统，实时监测作业动态，保证起吊安全。
动力系统
●采用推土机用重发康明斯发动机，高效喷油泵，高性能，质量成熟稳定，社会保有量非常大，零件通用性强，维护保养成本低。
