1435mm数显轨距尺电子道尺0级1级2级

概述

铁路数显轨距尺主要用于铁路线路轨距、超高、查照间隔、护背距离

的测量。可供工务维修、大修、工程测量及其他有关部门线路作业时使用。

该仪器测量速度快、使用方便，白天、夜间均可使用，是工务、工程部门

理想的测量工具。

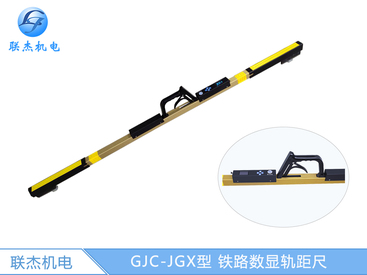

GJC-JGX 型铁路数显轨距尺按等级可以分为：0 级、1 级、2 级；分别

对应型号为 GJC-JG0、GJC-JG1、GJC-JG2。

二、 主要技术指标



使用范围

0 级：运行速度≤350km/h 的 1435mm 标准轨距铁路；

1 级：运行速度≤250km/h 的 1435mm 标准轨距铁路；

2 级：运行速度≤160km/h 的 1435mm 标准轨距铁路；



1435 标准轨距测量范围：（1410～1470）mm；



1391 参数（查照间隔）测量范围：（1381～1401）mm；



1348 参数（护背距离）测量范围：（1338～1358）mm；



超高测量范围：（-185 ～＋185）mm；



显示方式：OLED（中文点阵）；



电源电压：DC3.4V～5.2V（可充电电池）；



工作温度范围：-30℃～+55℃；铁路数显轨距尺

使用说明书 V3.03

2



超高分辨力

0 级：0.05mm；

1 级：0.05mm；

2 级：0.2mm；



轨距分辨力

0 级：0.01mm；

1 级：0.01mm；

2 级：0.01mm；



绝缘性能：＞1MΩ；



整机重量：≈2.90 千克；



尺体长度：＜1600mm。
