二、结构
电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。
三、特点
1、测量不受流体密度、粘度、温度、压力和电导率变化的影响;
2、测量管内无阻碍流动部件,无压损,直管段要求较低。对浆液测量有独特的适应性;
3、合理选择传感器衬里和电极材料,即具有良好的耐腐蚀和耐磨损性;
4、转换器采用新颖励磁方式,功耗低、零点稳定、精确度高。流量范围度可达150:1;
5、转换器可与传感器组成一体型或分离型;
6、转换器采用16位高性能微处理器,2x16LCD显示,参数设定方便,编程可靠;
7、流量计为双向测量系统,内装三个积算器:正向总量、反向总量及差值总量;可显示正、反流量,并具有多种输出:电流、脉冲、数字通讯、HART;
8、转换器采用表面安装技术(SMT),具有自检和自诊断功能;
9、测量精度不受流体密度、粘度、温度、压力和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高。
10、测量管道内无阻流件,因此没有附加的压力损失;测量管道内无可动部件,因此传感器寿命极长。
11、由于感应电压信号是在整个充满磁场的空间中形成的,是管道载面上的平均值,因此传感器所需的直管段较短,长度为5倍的管道直径。
12、转换器采用国际高科技的单片机(MCU)和表面贴装技术(SMT),性能可靠,精度高,功耗低,零点稳定,参数设定方便。点击中文显示LCD,显示累积流量,瞬时流量、流速、流量百分比等。
13、双向测量系统,可测正向流量、反向流量。采用特殊的生产工艺和优质材料,确保产品的性能在长时候内保持稳定。

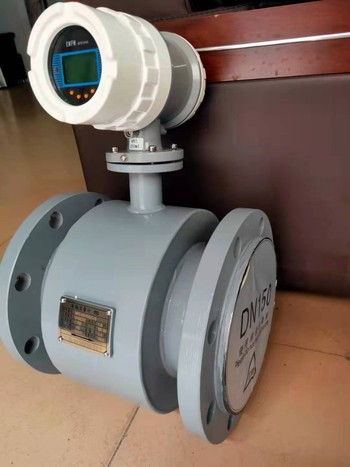

二、EMFM-HFD3000污水电磁流量计产品特点:
管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。
在现场可根据用户实际需要在线修改量程。
高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。
采用SMD器件和表面贴装(SMT电路可靠性高)。
采用16位嵌入式微处理器,运算速度快,精度高,可编程频率低频矩形波励磁,提高了流测量的稳定性,功耗低。
全数字量的处理,抗干扰能力强,测量可靠,精度高,流量测量范围可达150:1
超低EMI开关电源,使用电源电压变化范围大,抗EMC好
内部具有三个积算器可分别显示正向累计量及差值积算量,内部设有不掉电时钟,可记录16次掉电时间
具有RS485、RS232、Hart和Modbus等数字通讯信号输出。
E=KBdv
式中:E---------------为电极间的信号电压(v)
B-----------------磁通密度(T)
d------------------测量管内径(m)
v------------------平均流速(m/s)
1)测量口径:6mm-1200mm
2)流速范围:0.3-10m/s
3)介质导电率:>5us/cm
4)测量精度:±0.5%, ±0.2% (量程指定段)
5)机械振动频率:≤55Hz
6)防爆等级:ExdIIBT4
7)防护等级:IP65, IP67, IP68
8)工作电源:220VAC±15%, 24VDC±5%
9)功耗:<10VA
10) 输出信号:4-20mA、RS485
11) 现场显示断电保存时间:10年
显示方式:LCD显示瞬时流量4位,累积流量8位。
