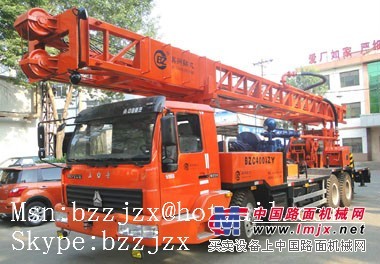

供应滨钻BZC400ZY 车载式水井钻机

特别提示：依据2011年12月 28日中华人民共和国工业和信息化部工产业[2011] 48 号车辆生产企业及产品公告（第232批、第二部分：变更扩展产品、序号149、目录序号十五33变更扩展内容1），BZC400ZY车载式水井钻机在工业和信息化部备案公告型号为：TAZ5173TZJ钻机车” ，可依据公告挂牌上路；并依据TAZ5173TZJ钻机车免征公告第22册第229页免缴车辆购置税。

产品主要特点及用途：

◎ BZC400ZY车载式水井钻机采用车载自走式，是一种车装转盘式回转钻机；
◎ 钻机选用中国重汽6×4专用汽车吊车底盘，分动箱、主传动系统、变速箱、双卷扬机组、泥浆泵、转盘、钻塔、钢丝绳给进机构等均
  安装在吊车底盘上；
◎ 钻机以转盘回转泥浆正循环钻进为主要钻探方式，配有BW850/2A型泥浆泵，采用泥浆作为冲洗液，通过柱塞泵高压注浆实现正循环
  钻进，如配备适当钻探工具，也可适应其它钻探工艺方法，可在粘土、砂层、基岩等多种地层中钻进；
◎ 钻机以汽车发动机为动力，加装分动装置和液压系统，汽车行走、钻井作业同机联动；配置55千瓦电机和电控系统，在有电源的工地可外接电源，实现汽车发动机、电机“双动力”钻机作业；
◎ 钻机可根据用户要求选装（MF）三相交流发电机组，为施工现场夜间照明或焊接维修提供方便；
◎ 钻机配备液压双卷扬机机、塔架滑轮组、水龙头两侧吊环联动辅助加压装置，遇到泥岩、强风化、基岩等地层结构可辅助加压钻进，以
  提高成孔效率；
◎ 钻机主传动为机械传动，钻塔升降，六个支腿平衡，四个调平支腿液压控制，两个机械支腿，分动箱、泥浆泵离合系统气动控制；
◎ 钻机外观漂亮大气，转盘扭矩大，进尺快，适用农田水利工程、工业深水井、国防建设、水文勘探、地热矿井水井钻凿，也可用于其它
  工程基础孔施工，深受国内外客户的欢迎。
◎ 根据用户要求，配备美国寿力、日本PDSJI00S、瑞典阿特拉斯、国产开山、红五环等厂家生产的空压机，可实施气动潜孔锤钻进；若配备气水两用水龙头、双壁专用钻杆、气水分离器等，可实施气举反循环钻进；如配备液动潜孔锤钻具，使用常规850/20A泥浆泵可实现液动潜孔锤破岩钻进；若配备其它专用钻具，可实施取岩心等多种钻探工法。




  基本标准配置： 技   术   参   数
 钻孔深度(M) 400
 钻孔直径(mm) 500
 转盘转速(r/min) 21.2；36；63.2；100.6；155；20.2(反转)
 转盘扭矩(KN.m) 18；10.6；6；3.8；2.5；18.9(反转)
 液压主卷扬单绳拉力(KN)  45
 液压主卷扬拉力(KN) 270
 液压副卷扬单绳拉力(KN) 40
 液压副卷扬拉力(KN) 160

 大钩提升能力(KN) 270
 塔架承载能力(KN) 270
 钻塔高度(mm) 11500
 承重(t) 30

钻杆  主钻杆(mm) 108×108×7500
 副钻杆(mm) Ф89×10×5500


液压油泵
   型号 CB-HP80/40
 排量(ml/r) 80/40
 额定转速(r/min) 2000
 额定压力(MPa) 20


BW850/2A型
泥浆泵 缸套直径(mm) 150
活塞行程(mm) 180
理论流量(L/min)  600　　　　850
额定压力(Mpa) 3　　　　　　2
冲次(min-1) 58　　　　　82
吸水管直径(mm) 127
排水管直径(mm) 64
输入转速(r/min) 470
输入功率(kw) 40
外型尺寸(mm) 2000×1030×1400
重量(t) 1.5


  配套动力

柴油机
   型号 一汽大柴CA6DE3-20E3
 额定功率(KW) 147
 转速(r/min) 2300
 扭矩 650N.m/1400-1500rpm



汽车底盘  型号 TAZ5183TZJ （汽车起重机底盘）
 驱动形式 6×4

发动机  型号及型式 一汽大柴CA6DE3-20E3   欧III排放
 额定功率(KW) 147
 转速(r/min) 2300
 外形尺寸(长×宽×高)(mm) 11110×2490×2500
公告
整机型号 TAZ5173TZJBZC350钻井车




   发电机组  型号 MF
 额定功率 (KW) 15
 额定电压(V) 400
 额定电流(A) 27
 功率因数 0.8
 转速(r/min) 1500
 额定频率（Hz） 50
 绝缘等级 H
 防护等级 IP21
 钻井驾驶室内变速箱工作档位 (转速) 五档(1000-1400r/min)
 行走车速(Km/h) 75
 重量(kg) 19340
 运输尺寸 (长×宽×高)(mm) 12160*2490*3440
 工作尺寸(长×宽×高)(mm)  11110*2490*13110
