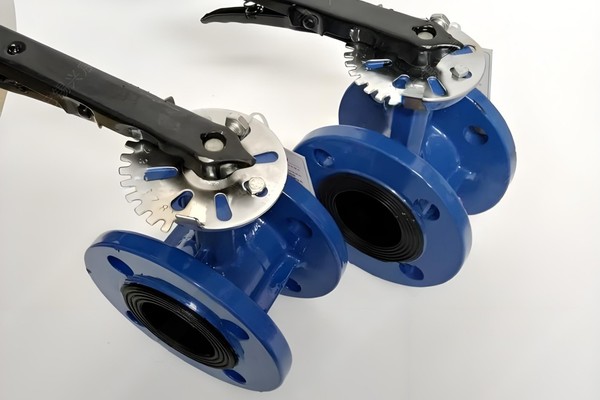

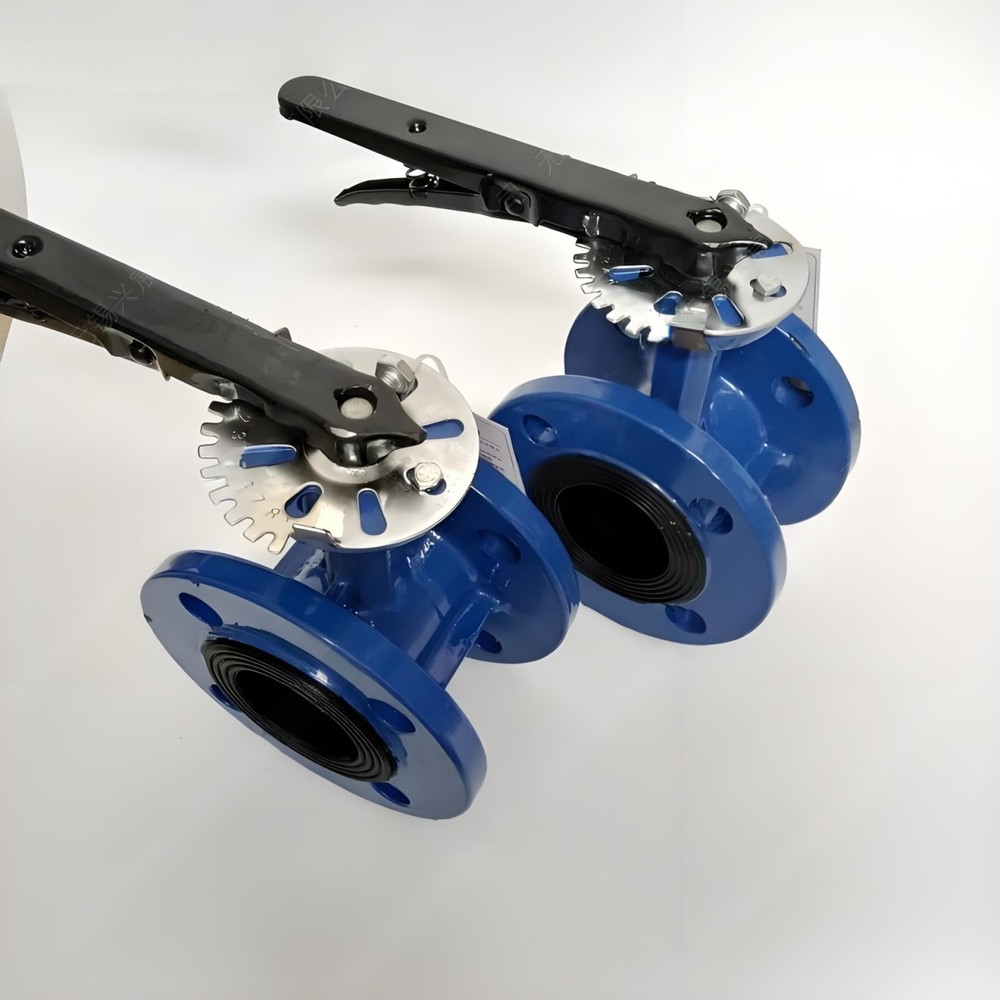

意大利瑞贝姆RBM/D341X法兰橡胶蝶阀

意大利瑞贝姆RBM/D341X法兰橡胶蝶阀

规格型号：D341X

连接方式：法兰

结构形式：中线式

驱动方式：蜗轮

公称通径：DN50-DN700

公称压力：0.6-1.6MPA

阀体材质：铸钢，不锈钢，铸铁

法兰橡胶蝶阀是管线优先选用的常规蝶阀，适用于温度≤120℃或≤150℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。这种阀门既可作切断介质用，又可作调节介质的流量用。驱动装置根据用户要求，分别可采用手动、电动、气动等方式。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到较佳效果。

D341X法兰橡胶蝶阀工作原理： 蝶板的回转中心(即阀杆的中心)位于阀体的中心线和蝶板的密封面截面上，蝶板旋转90角度即可完成启闭。阀座采用合成橡胶。关闭时蝶板的外圆密封面挤压合成橡胶阀座，使阀座产生弹性变形而形成弹性力作为密封比压保证蝶阀的密封。

D341X法兰橡胶蝶阀产品特点：

驱动方式可选择手动、电动或气动。

流量特性趋直线，调节性能好。

密封件可更换，且密封可靠达到双向密封。　

小巧轻便，容易拆装及维修，并可在任意位置安装。

结构简单、紧凑，操作扭矩小，90°回转开启迅速。

蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。

蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。

蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。

设计与制造：GB12238 结构长度：GB12221（13系列）法兰连接尺寸：GB4216 D41J半衬衬胶蝶阀

部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆

压力等级：PN（MPa）　1.0　1.6

法兰橡胶蝶阀测试：

衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1
任选附件：蜗轮装置、气动装置、电动装置
