<h2 style="text-align: center;">大功率回馈式交流可编程直流电子负载脉冲调频调宽式</h2><h2>产品简介：</h2>

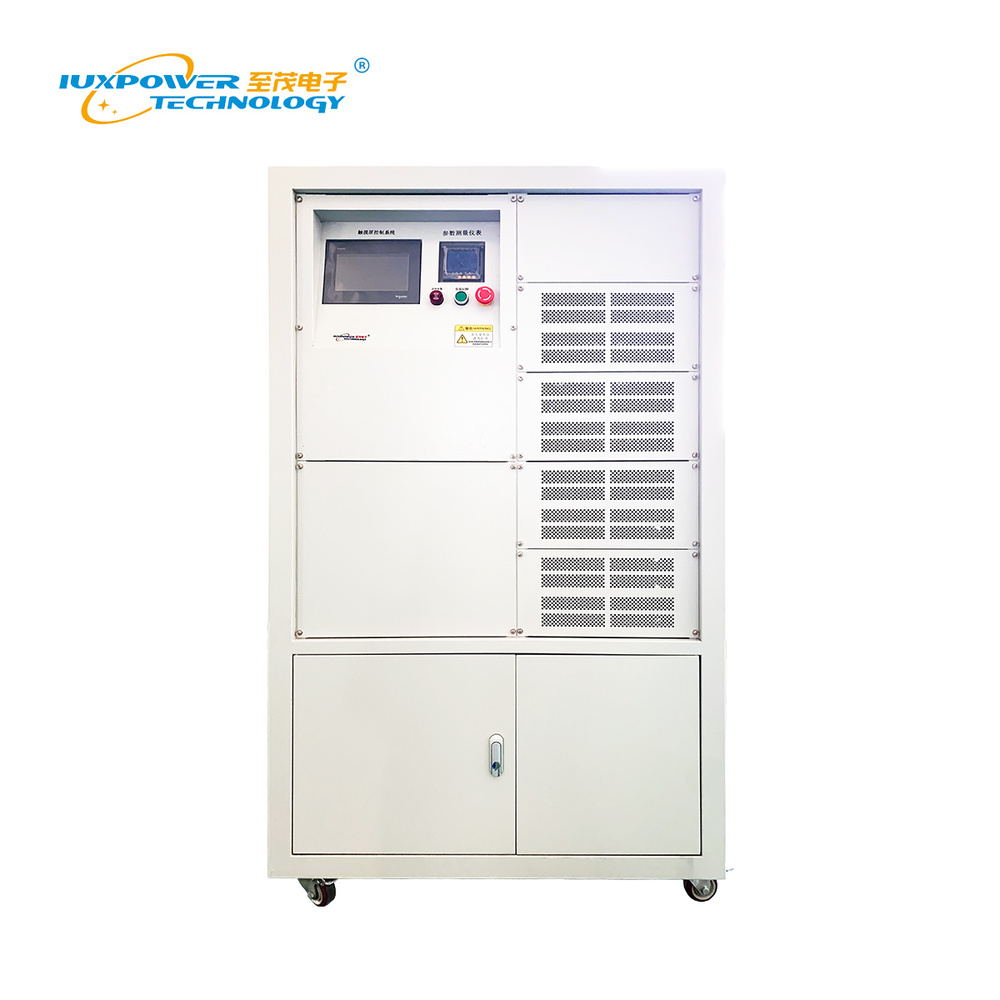

CIRK5000系列大功率可编程直流电子负载是一款高可靠性、高精度、高性价比的全功能直流电子负载产品。
CIRK5000全系列负载在可靠性、可维护性、可扩展性、安全性等方面全面邻先同类产品并持续发展。

<h3>大功率回馈式交流可编程直流电子负载脉冲调频调宽式</h3><h2>产品特点：</h2>

◆ 功率范围覆盖1-500KW，满足各行业需求。
◆ 电压范围120V、600V、1000V三种规格，其它等级可定做。
◆ 保护功能完备，过电流、过电压、过温度、过功率及极性反接提醒保护；全方位MOS保护，避免炸机。
◆ 多台负载级联，可随时简单扩展功率。
◆ 分布式设计，功率扩展、维修极为方便。
◆ 高功率密度，节省宝贵空间。
◆ 恒电流(CC)、恒电压(CV)、恒电阻(CR)和恒功率(CP)四种测试模式。
◆ 带载、卸载电压可编程，测试测量减少意外。
◆ 纯硬件恒电阻、恒功率设计，稳定可靠。
◆ 模拟短路功能。
◆ 强大的充放电控制功能，可串联模式充放电，方便蓄电池、超级电容测试。
◆ 内置ESR测试功能，支持多种行业标准，蓄电池、超级电容用户可节省宝贵投资。
◆ 方便实用的OCP测试。
◆ 高达20KHz动态测试性能，上升下降斜率可分别设置。
◆ 大尺寸彩色液晶屏，信息显示更全面。
◆ 智能风扇控制，低噪音，更环保。
◆ 强大的自动测试功能，复杂测试任务一键搞定。
◆ 模拟编程接口、电流监控接口、远近程触发功能，可实现复杂的功能控制和监测。
◆ 多种通讯控制接口，LAN、RS232、CAN、GPIB（选配）。
◆ 3U标准19寸模块，方便机架应用。
◆ 无于伦比的高可靠性，平均无故障时间行业内邻先。

<h3>大功率回馈式交流可编程直流电子负载脉冲调频调宽式</h3><h2>产品特征：</h2>

负载设计有全方位的MOS保护，MOS周围均设计有保险，无论MOS如何损坏，皆不会导致正极与负极或者正极与控制电路的短路。部分MOS损坏并不会加速其他MOS的损坏，可持续使用。
分布式设计，可直接更换或增加功率层，维修简单方便，易于功率扩展。
设计有功率限制电路，反应时间极短，可有效保护负载不会因为过功率而损坏。
采用全屏蔽技术，无论是内外连线还是PCB走线，均采用了屏蔽技术，层与层之间采用数字通信，有效的提高了负载的抗干扰能力。

特色功能：
恒电流测试功能（CC）
恒电流模式下，无论输入电压如何变化，负载始终消耗一个恒定的电流。
恒电压测试功能（CV）
恒电压模式下，负载将消耗足够电流使输入电压维持在设定值。
恒电阻测试功能（CR）
恒电阻模式下，负载等效为一个恒定的电阻，输入电流会随输入电压的改变而调整。
恒功率测试功能（CP）
恒功率模式下，负载将消耗一个恒定的功率。输入电流会随输入电压的改变而线性调整以确保消耗功率不变。
动态电流测试功能（CCD）
动态测试功能可根据设定规则使负载在两个设定参数（主值与瞬态值）间切换，适用于电源动态特性测试。按面板按键“CCD”可快速切换到动态测试界面，设置参数后使用按键“On/Off”可开启或关闭动态测试功能。

自动测试功能（Auto）
自动测试功能用于模拟真实带载波形，并提供高效的规格检查流程，可显著提高测试效率。该功能允许用户编辑 4 个序列测试文件，每个测试文件可支持50个测试步骤。每个测试步骤中，用户可设置带载模式、带载主值、上升斜率、下降斜率、单步时间和检查内容。
放电测试功能（Discharge）
放电测试功能用于对电池或超级电容进行放电测试。测试时，电池（或电容）的电压持续降低，当电压低于终止电压时，负载关闭输入，停止放电。
充电测试功能（Charge）
CIRK5000系列负载除了提供恒电流充电方式，更增加了智能恒流转恒压充电模式，可满足客户充电质量的要求（尽量充满）。充电测试功能需串联

电源和电池（或超级电容），并使用远端电压采样线缆。

等效直流内阻测试功能（ESR）
CIRK5000 专业的内阻采样电路，可准确捕获被测物的电压落差。根据欧姆定律，即可计算出等效直流内阻。
过电流保护测试功能（OCP）
负载提供上升斜坡电流用来测试被测设备电压是否能达到终止电位，以判别OCP保护是否正常。此测试检查过载情况下的被测设备输出响应。

典型应用领域:
◆ 充电桩、动力电池、燃料电池
◆ 电动工具、BMS保护板
◆ 通信电源、电力电源、机车电源
◆ 超级电容（模组、保护板）
◆ 发电机、电动机
◆ 太阳能及相关组件
◆ 电流器件（继电器、保险丝、电连接器、传感器等）
◆ 航空航天
◆ 电源测试
◆ 电动汽车、混合动力汽车
◆ 电力电子行业

◆ ?绿色能源，包括电能储备

CRIK5000直流电子负载
型号	CRIK5003-120-300		CRIK5003-600-90		CRIK5003-1000-30		CRIK5012-120-1200
电压	120V		600V		1,000V		120V
电流	300A		90A		30A		1200A
功率	3,000W		3,000W		3,000W		12,000W
蕞小可操作电压	2V/300A		4.5V/90A		5V/30A		2V/1200A
恒电流模式
量程	0-30A	0-300A	0-9A	0-90A	0-3A	0-30A	0-120A	0-1200A
分辨率	0.5mA	5mA	0.15mA	1.5mA	0.05mA	0.5mA	2mA	20mA
精度	小量程精度：0.1%+0.1%F.S.;大量程精度：0.1%+0.15%F.S.
恒电压模式
量程	0-12V	0-120V	0-60V	0-600V	0-100V	0-1000V	0-12V	0-120V
分辨率	0.2mV	2mV	1mV	10mV	1.67mV	16.7mV	0.2mV	2mV
精度	0.05%+0.1%F.S.
恒功率模式
量程	0‐3,000W		0‐3,000W		0‐3,000W		0‐12,000W
分辨率	50mW		50mW		50mW		200mW
精度	0.5%+1%F.S.
恒电阻模式
量程	0.007～74Ω	0.15～1200Ω	0.12～1240Ω	2.5～20000Ω	0.62～6200Ω	12.4~100000Ω	0.0019～19Ω	0.037～300Ω
精度	0.35%+0.42S	0.35%+0.0026S	0.35%+0.0252S	0.35%+157u S	0.35%+0.005S	0.1%+31uS	0.35%+1.68S	0.35%+0.01S
分辨率	16 bits
斜率
电流斜率量程	5-300A/ms	300-15000A/ms	1.5-90A/ms	90-4500A/ms	0.5-30A/ms	30-1500A/ms	20-1200A/ms	1200-60000A/ms
电压斜率量程	1.0-50V/ms	50-500V/ms	5.0-250V/ms	250-2500V/ms	8-400V/ms	400-4000V/ms	1.0-50V/ms	50-500V/ms
功率斜率量程	5-300A/ms	300-15000A/ms	1.5-90A/ms	90-4500A/ms	0.5-30A/ms	30-1500A/ms	20-1200A/ms	1200-60000A/ms
电阻斜率量程	5-300A/ms	300-15000A/ms	1.5-90A/ms	90-4500A/ms	0.5-30A/ms	30-1500A/ms	20-1200A/ms	1200-60000A/ms
精度	(1±35%)*设定值
电压测量
量程	0‐12V	0‐120V	0‐60V	0‐600V	0‐100V	0‐1000V	0‐12V	0‐120V
精度	0.05%+0.05%F.S.		0.05%+0.05%F.S.		0.05%+0.05%F.S.		0.05%+0.05%F.S.
电流测量
量程	0‐30A	0‐300A	0‐9A	0‐90A	0‐3A	0‐30A	0‐120A	0‐1200A
精度	0.1%+0.1%F.S.		0.1%+0.1%F.S.		0.1%+0.1%F.S.		0.1%+0.1%F.S.
功率测量
量程	0-3,000W		0-3,000W		0-3,000W		0-12,000W
精度	0.5%+1%F.S.		0.5%+1%F.S.		0.5%+1%F.S.		0.5%+1%F.S.
瞬态测量
T1&T2	0.025‐60ms	1‐60000ms	0.025‐60ms	1‐60000ms	0.025‐60ms	1‐60000ms	0.025‐60ms	1‐60000ms
分辨率	1us	1ms	1us	1ms	1us	1ms	1us	1ms
精度	1us+100ppm	1ms+100ppm	1us+100ppm	1ms+100ppm	1us+100ppm	1ms+100ppm	1us+100ppm	1ms+100ppm
尺寸	13cm(H)×48cm(W)×64cm(D)						52cm(H)×48cm(W)×64cm(D)
温度规格	保护温度85°C，操作温度0 ~40 °C，满功率操作温度0 ~25 °C

接下表：

型号	CRIK5012-600-360		CRIK5012-1000-120		CRIK5021-600-630		CRIK5021-1000-210
电压	600V		1,000V		600V		1,000V
电流	360A		120A		630A		210A
功率	12,000W		12,000W		21,000W		21,000W
蕞小可操作电压	4.5V/360A		5V/120A		4.5V/630A		5V/210A
恒电流模式
量程	0-36A	0-360A	0-12A	0-120A	0-63A	0-630A	0-21A	0-210A
分辨率	0.6mA	6mA	0.2mA	2mA	1.05mA	10.5mA	0.3mA	3mA
精度	小量程精度：0.1%+0.1%F.S.;大量程精度：0.1%+0.15%F.S.
恒电压模式
量程	0-60V	0-600V	0-100V	0-1000V	0-60V	0-600V	0-100V	0-1000V
分辨率	1mV	10mV	1.67mV	16.7mV	1mV	10mV	1.67mV	16.7mV
精度	0.05%+0.1%F.S.
恒功率模式
量程	0‐12,000W		0‐12,000W		0‐21,000W		0‐21,000W
分辨率	200mW		200mW		350mW		350mW
精度	0.5%+1%F.S.
恒电阻模式
量程	0.03～300Ω	0.62～5000Ω	0.15～1500Ω	3～25000Ω	0.018～180Ω	0.35～2800Ω	0.09～880Ω	1.77～14000Ω
精度	0.35%+0.1008S	0.35%+630uS	0.35%+0.02S	0.1%+126uS	0.35%+0.176S	0.35%+0.0011S	0.35%+0.035S	0.1%+220uS
分辨率	16 bits
斜率
电流斜率量程	6-360A/ms	360-18000A/ms	2-120A/ms	120-6000A/ms	10.5-630A/ms	630-31500A/ms	3.5-210A/ms	210-10500A/ms
电压斜率量程	5.0-250V/ms	250-2500V/ms	8-400V/ms	400-4000V/ms	5.0-250V/ms	250-2500V/ms	8-400V/ms	400-4000V/ms
功率斜率量程	6-360A/ms	360-18000A/ms	2-120A/ms	120-6000A/ms	10.5-630A/ms	630-31500A/ms	3.5-210A/ms	210-10500A/ms
电阻斜率量程	6-360A/ms	360-18000A/ms	2-120A/ms	120-6000A/ms	10.5-630A/ms	630-31500A/ms	3.5-210A/ms	210-10500A/ms
精度	(1±35%)*设定值
电压测量
量程	0‐60V	0‐600V	0‐100V	0‐1000V	0‐60V	0‐600V	0‐100V	0‐1000V
精度	0.05%+0.05%F.S.		0.05%+0.05%F.S.		0.05%+0.05%F.S.		0.05%+0.05%F.S.
电流测量
量程	0‐36A	0‐360A	0‐12A	0‐120A	0‐63A	0‐630A	0‐21A	0‐210A
精度	0.1%+0.1%F.S.		0.1%+0.1%F.S.		0.1%+0.1%F.S.		0.1%+0.1%F.S.
功率测量
量程	0-12,000W		0-12,000W		0-21,000W		0-21,000W
精度	0.5%+1%F.S.		0.5%+1%F.S.		0.5%+1%F.S.		0.5%+1%F.S.
瞬态测量
T1&T2	0.025‐60ms	1‐60000ms	0.025‐60ms	1‐60000ms	0.025‐60ms	1‐60000ms	0.025‐60ms	1‐60000ms
分辨率	1us	1ms	1us	1ms	1us	1ms	1us	1ms
精度	1us+100ppm	1ms+100ppm	1us+100ppm	1ms+100ppm	1us+100ppm	1ms+100ppm	1us+100ppm	1ms+100ppm
尺寸	52cm(H)×48cm(W)×64cm(D)				116cm(H)×60cm(W)×80cm(D)
温度规格	保护温度85°C，操作温度0 ~40 °C，满功率操作温度0 ~25 °C

产品选型表：

型号	规格	型号	规格	型号	规格
CRIK5001-120-100	120V/100A/1200W	CRIK5001-600-30	600V/30A/1200W	CRIK5001-1000-10	1000V/10A/1200W
CRIK5002-120-200	120V/200A/2000W	CRIK5002-600-60	600V/60A/2000W	CRIK5002-1000-20	1000V/20A/2000W
CRIK5003-120-300	120V/300A/3000W	CRIK5003-600-90	600V/90A/3000W	CRIK5003-1000-30	1000V/30A/3000W
CRIK5006-120-600	120V/600A/6000W	CRIK5006-600-180	600V/180A/6000W	CRIK5006-1000-60	1000V/60A/6000W
CRIK5009-120-900	120V/900A/9000W	CRIK5009-600-270	600V/270A/9000W	CRIK5009-1000-90	1000V/90A/9000W
CRIK5012-120-1200	120V/1200A/12KW	CRIK5012-600-360	600V/360A/12KW	CRIK5012-1000-120	1000V/120A/12KW
CRIK5015-120-1500	120V/1500A/15KW	CRIK5015-600-450	600V/450A/15KW	CRIK5015-1000-150	1000V/150A/15KW
CRIK5018-120-1800	120V/1800A/18KW	CRIK5018-600-540	600V/540A/18KW	CRIK5018-1000-180	1000V/180A/18KW
CRIK5021-120-2100	120V/2100A/21KW	CRIK5021-600-630	600V/630A/21KW	CRIK5021-1000-210	1000V/210A/21KW
CRIK5024-120-2400	120V/2400A/24KW	CRIK5024-600-720	600V/720A/24KW	CRIK5024-1000-240	1000V/240A/24KW
CRIK5030-120-3000	120V/3000A/30KW	CRIK5030-600-900	600V/900A/30KW	CRIK5030-1000-300	1000V/300A/30KW
CRIK5036-120-3600	120V/3600A/36KW	CRIK5036-600-1080	600V/1080A/36KW	CRIK5036-1000-360	1000V/360A/36KW
CRIK5042-120-4200	120V/4200A/42KW	CRIK5042-600-1320	600V/1320A/42KW	CRIK5042-1000-420	1000V/420A/42KW
CRIK5051-120-5100	120V/5100A/51KW	CRIK5051-600-1530	600V/1530A/51KW	CRIK5051-1000-510	1000V/510A/51KW

◆ 特殊规格可根据客户要求定制（功率、步进、尺寸、显示、定制机型周期稍长）
