供应衡水长江预应力GYZ桥梁支座其他其它配套件

衡水长江预应力GYZ桥梁支座其他600*110板式橡胶支座报价

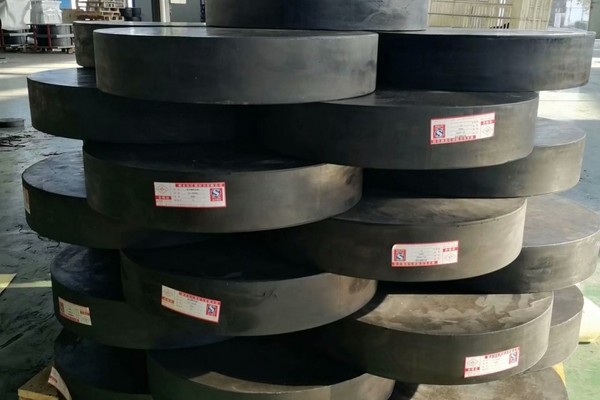

1)圆型板式橡胶支座可以弹性吸收上部结构各方向的变形;

(2)圆型板式橡胶支座的承压面与矩形支座相比，没有应力集中现象;

(3)圆型板式橡胶支座安装方便，衡水长江预应力GYZ桥梁支座其他600*110板式橡胶支座报价可以不考虑方向性;

(4)圆型板式橡胶支座比起同样作用的其他类型支座造价低，维修养护方便。

现将主要实验结果介绍如下:

1.圆型板式橡胶支座的中心受压试验

通过对78块圆型板式橡胶支座的中心受压试验，得出支座应力应变曲线中发现当应力超过15MPa时，应力应变曲线明显变陡，因此支座的容许压应力易取为12.5MPa。支座抗压弹性模量与形状系数的关系如下:E=66S-162

2.圆型板式橡胶支座的剪切模量

通过54组支座的剪切实验，回归分析得出圆型板式橡胶支座的剪切模量G=1.0MPa。

3.圆型板式橡胶支座的转动实验

通过29组支座的转动实验衡水长江预应力GYZ桥梁支座其他600*110板式橡胶支座报价，表明当橡胶层总厚度大于支座直径1/10时，圆型板式橡胶支座转动时，均可满足桥梁的转动性能要求，支座不会因为转动而脱空。
a:安装准备

a.1 板式橡胶支座安装处宜设置支承垫石,支承垫石平面尺寸大小应按局部承压计算确定,垫石长度、宽度应比支座相应的尺寸至少增加50mm左右，其高度应为100mm以上，且应考虑便于支座更换顶梁时千斤顶的安装位置。

a.2 支座垫石内应布置钢筋网，钢筋直径为8mm时，间距宜为50mm×50mm，桥梁墩、台内应有竖向钢筋延伸至支座垫石内，支座垫石的混凝土强度等级不应低于C30。

a.3 支座垫石表面应平整、清洁、干爽、无浮沙。衡水长江预应力GYZ桥梁支座其他600*110板式橡胶支座报价支座垫石顶面标高要求准确无误。在平坡情况下，同一片梁两端支承垫石及同一桥墩、台上支承垫石应处于同一设计标高平面内，其相对高差不应超过±1.5 mm，同一支承垫石高差应小于0.5 mm。
