沥青流量计，西安沥青流量计，道路沥青流量计

沥青流量计，西安沥青流量计，道路沥青流量计

【生产厂家】陕西恒瑞达自动化仪表有限公司

【生产能力】设计生产能力每年一万套以上
【售后承诺】产品从出厂之日起18个月三包，出现非人为损坏质量问题，本公司负责包修、包换、包退，三包期外提供有偿终身维修服务。
【公司网站】http://www.hrdyb.com

【销售热线】029-84250635   13488129434

【概述】
陕西恒瑞达仪表有限公司生产的HRD系列沥青流量计采用新的电容力传感器，应用先进的数模转换技术和微电子技术而研制的一种新式流量计量仪表。 沥青流量计采用芯片级的电容式力传感器、高效的抗过载结构设计是该新型产品真正实现高精度、高稳定性的关键核心，不但具有很高的灵敏度，同时又具有与容积式流量计相媲美的测量准确度，加之沥青流量计特有的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，尤其在高粘度、脏污介质、易凝易堵、高温、低温、强腐蚀等流量计量困难的工况中具有很好的适用性。双行液晶现场显示瞬时/累计流量；全不锈钢结构，适于高温、高压和强腐蚀性介质；可用于易燃、易爆危险场合；可选二线制、电池供电方式；具有现场标定及干式标定功能。

【沥青流量计结构】

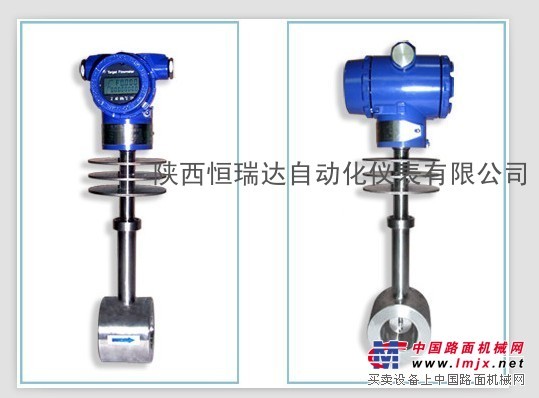

HRD系列沥青流量计主要由测量管（外壳）、新型电容力传感器（含阻流元件）、积算显示和输出部分组成。根据不同的介质和工况，必须选用相适应的电容力传感器，因此，用户提供准确的计量对象及参数，生产厂家选用合适的电容力传感器是产品能否计量准确的关键。

【沥青流量计工作原理】

 当沥青在测量管中流动时，因其自身的动能通过阻流件（靶）时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比，其数学方式表达如下：

F=CdAρ·V2/2

式中：F ——阻流件所受的作用力（kg）

      Cd——物体阻力系数

      A ——阻流件对测量管轴向投影面积(mm2)

      ρ ——工况下介质密度（kg/m3）

      v ——介质在测量管中的平均流速(m/s)

阻流件(靶)接受的作用力F，经刚性连接的传递件（测杆）传至电容力传感器，电容力传感器产生电压信号输出：V=KF

式中： V——电容力传感器输出的电压（mV），  K——比例常数，  F——阻流件（靶）所受的作用力（kg）

由此，此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量。

【沥青流量计技术参数】

适用介质： 改质沥青，高温沥青，乳化沥青，道路沥青等各种沥青

公称直径： 15～100mm 或更大

公称压力： 0．6～42MPa

介质温度： -20+300℃或更高温度

精确度： ±1.0%

范围度： 1：10

供电及输出： 机内自备锂电池（3.6V），现场显示无信号远传；或外供电源24VDC，现场显示，4～20mA输出。

测量管材料：304不锈钢

防爆标志： 本安型（ExiaIICT4）； 隔爆型（ExdIICT4）

防护等级： IP65；IP67

连接方式： 夹持型法兰连接。

【沥青流量计产品特点】
1、一体化结构，安装方便，液晶显示，可带信号输出。
2、垂直、水平、各种安装方式可随工况变化任意安装。

3、整台仪表在设计中无可动部件，插入式结构,拆卸方便；
4、可选用多种防腐及耐高低温材质（如哈氏合金，钛等）；
5、整机可做成全密封无死角（焊接形式），无任何泄漏点，可耐42MPa高压；
6、传感器不与被测介质接触,不存在零部件磨损,使用安全可靠，免维护；
7、可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定；
8、具有一体化温度、压力补偿，直接输出质量或标方；
9、具有可选小信号切除、非线性修正、滤波时间可选择；
10、能准确测量各种常温、高温500度、低温-200度工况下的气体，液体流量；

11、重复性好，一般为0.05～0.08%，测量快速；
12、抗干扰，抗杂质能力特强；
13、可根据实际需要更换阻流件而改变流量范围；
14、低功耗电池现场显示，能在线直读示值，示屏可同时读取瞬时和累积流量；
15、安装简单方便，极易维护；
16、多种输出形式，能远传各种参数；
17、抗震动性强，一定范围内可测脉动流；

18、压力损失小，仅为标准孔板的1/2△P左右；

HRD系列沥青流量计，采用新型电容力感应式传感器，运用靶式流量计测量原理，无可动部件，量程宽，灵敏度高，可选择一体式压力补偿，计量准确，抗干扰、杂质、振动能力强 。工作可靠性高，维护量小，使用寿命长。目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。
