供应通风管道压力传感器PTG802A

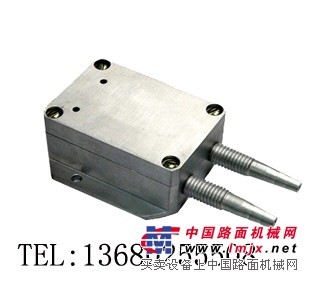

通风管道压力传感器PTG802A
微压、微差压、低压、排气压力、通风管道压力、尾气压力、漏气压力应用的传感器与变送器
、产品基本特性：
   PTG708列压力变送器采用高精度高稳定性电阻应变计/扩散硅晶体/陶瓷晶体等做为变送器的感压芯片，选进的贴片工艺，配套带有零点、满量程补偿，温度补偿的高精度和高稳定性放大集成电路，将被测量介质的压力转换成4～20mA、0～5VDC、0～10VDC、0.5～4.5VDC等标准电信号。产品结构采用全封焊结构，使之产品的抗冲击能力、过载能力、产品密封性等性能有了较大提高，产品压力可达150MPa。产品过程连接部分和电气连接部分有多种方式，能够限度的满足用户的需求。
    PTG802采用进口差压集成感差芯片，电路部分的关键元器件选用国际品牌的元器件，全封闭式电路，具有防潮、防结露、防渗漏、防雷功能。外壳为铝合金或有锈钢两种结构，两个压力接口为M10螺纹或旋塞结构，可直接安装在测量管道 上或通过引压管连接。具有零点、满度可调，精度高、温漂小、抗干扰能力强，稳定可靠，价廉物美等特点，在各行各业得到广泛使用应用。

2、产品扩散特性：
   1）、过程连接部分：可扩展为法兰接连、快速接口连接、毛细管连接等
   2）、电气连接部分：可接二次就地显示仪表、防水密封连接等
   3）、介质温度特性：-20～85℃、-20～150℃、-20～200℃、-20～300℃
   4）、输出信号特性：0～20mA 、1～5VDC、0～2VDC、电压比例输出、RS485数字信号

3、产品应用：
   液压及气动控制系统；石化、环保、空气压缩；电站运行巡检、机车制动系统；热电机组；轻工、机械冶金；楼宇自动化、恒压供水系统；其它自动化和检测系统；工业过程检测与控制；实验室压力校验，锅炉送风、井下通风、室内抽风、地铁通风、无尘车间等对微弱风压测量 与控制的场合。

4、主要技术参数：
   被测介质： 气体、液体及蒸气
   压力类型： 表压 绝压 差压
   量    程： （PT500-708）-100KPa-0.6Mpa～60 Mpa，0～±10KPa～±100KPa间任意可选
              （PT500-802A）0～50Pa～200Pa～1KPa～10KPa ～100KPa，±（50Pa～200Pa～10KPa ～100KPa）
   耐    压：三倍量程
   输    出： 通用：4～20mA（二线制）、0～5VDC、0～10VDC、0.5～4.5VDC（三线制）
              特殊：0～20mA 、1～5VDC、0～2VDC、电压比例输出、RS485数字信号
   综合精度： ±0.1%FS（量程10MPa以上）、±0.25%FS、±0.5%FS
   供    电： 24V Dc（12～36VDC）
   绝缘电阻： ≥1000 MΩ/100VDC
   负载电阻: 电流输出型：800Ω
             电压输出型：大于50KΩ
   介质温度： -20～85℃、-20～150℃、-20～200℃、-20～300℃（可选）
   环境温度：-20～85℃
   储存温度：-40～90℃
   相对湿度： 0～95% RH
   密封等级：IP65/IP68
   过载能力： 150%FS
   响应时间：≤10mS
   稳 定 性：≤±0.15%FS/年
   振动影响：≤±0.15%FS/年（机械振动频率20Hz～1000Hz）
   电气连接：赫丝曼接头 紧线螺母 航空接插件 四线屏蔽线 M10、Φ8塔形快速拉头等
微压、微差压、低压、排气压力、通风管道压力、尾气压力、漏气压力应用的传感器与变送器
