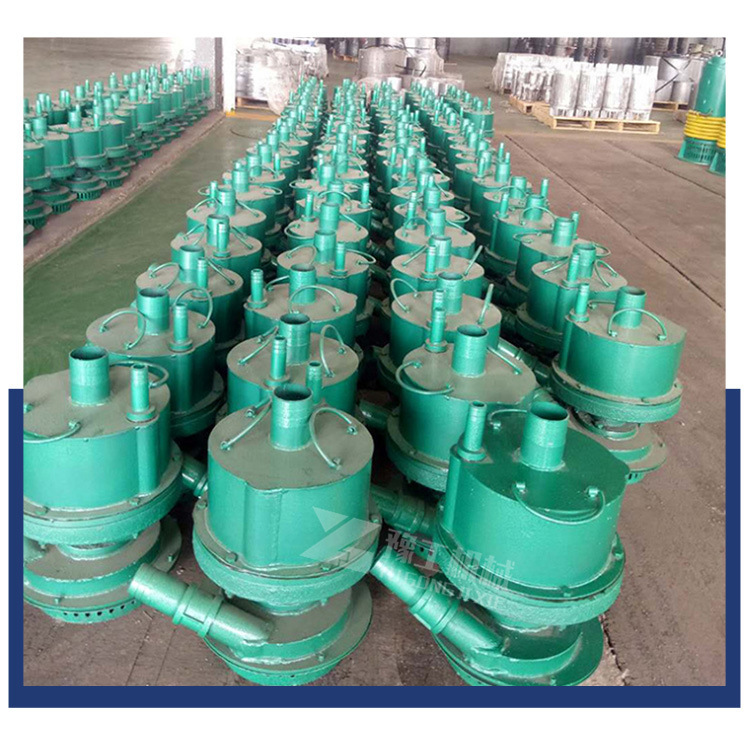

风动潜水泵结构及工作原理
风动潜水泵为叶片式排沙排污潜水泵,以定转子偏心、可滑动叶片为动力发生装置,采用相邻叶片承压面积不同,同一叶片两侧压力不同,从而产生转矩的原理设计。本机外观造型新颖,是一种小型手提式风动排沙排污潜水泵,具有耗风量小,使用轻巧方便,结构简单实用,叶片和气缸等易损件更换方便等特点。
风动潜水泵由风动马达、水泵、油雾器、管接头和消声器五个部分组成。
1、风动马达部分:
由转子、叶片、气缸、壳体、上、下气缸盖、轴承压盖、顶盖等组成。转子上有四条均布的径向槽,槽内配有叶片,上、下气缸盖上各有一只吹气眼。风泵启动时,高气压从吹气眼将槽内叶片吹开,同时大量高气压从主风道进入气缸,推动叶片、驱使转子旋转作功。在壳体下方留有密封腔,腔内有密封圈将气、水隔开。密封圈 采用弹簧密封,并利用气、水的压力,使密封圈内涨,增强密封效果。
2、水泵部分:
由泵体、叶轮、泵座等组成。叶轮装在转子轴上,拧紧叶轮螺母,装上泵体、泵座,放入水中,转子带动叶轮旋转,在离心力的作用下,水流压入泵体的涡道内,并顺着出水管排出。
3、油雾器部分:
由油雾器壳、油雾器杆、调油阀芯等组成,油雾器装在顶盖上,壳内装满润滑油。
4、管接头部分:
由进风组合接头和出水弯头两部分组成。进风组合接头安装在进风口处。5、消声器部分:消声器是由钢板冲压焊接而成,装在排气口处。
