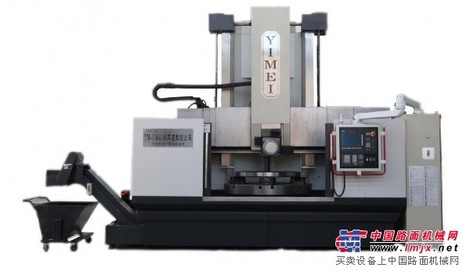

CKG160高速数控立车

CKG160数控高速立车

本系统机床适用于硬质合金及陶瓷等刀具，对黑色金属、有色金属及部分非金属零件的内外圆柱面、圆锥面、端面、切槽、螺纹及回转曲面等进行粗、半精、精加工。

共有三种规格，高速型、标准型、重载型供选择。

高速切削：切削速度可达2000m/min。刀架快速移动（水平与垂直）可达12m/min。

主传动采用交流主轴伺服电机驱动，两档变速采用进口ZF变速箱，高速旋转工件均进行静、动平衡，采用高精度传动齿轮，磨齿工艺，实现传动效率高，噪声低、高转速下可靠平稳运行。

进给系统由交流伺服电机驱动，电机与滚珠丝杠通过柔性联轴节直联，实现无传动间隙，运行精度高。

立柱为热对称结构，立柱坐落安装在工作台底座上，通过计算机有限元计算，采取有效的隔振措施，具有高刚度、高抗振能力。

工作台为热对称结构，主轴采用高精度可调径向间隙的双列短园柱滚子轴承定心，轴向采用高精度大型推力球轴承做滚动导轨，并配置油温冷却装置，因此，工作台具有旋转精度高，承载能力大，热变形小的特点。

刀架及滑枕的进给运动，采用直线双向滚子滚动导轨使刀架运动平稳，传动效率高，精度保持性好。

数控系统采用西门子或法那克系统，也可用户指定其他系统。

机床可配置排屑装置和半封闭防护罩。

根据用户需求，可提供刀库，机内对刀装置，铣镗功能，工作台分度与进给功能，磨削功能，左垂直刀架及全闭环控制等。

所以电气件、液压件、功能部件均选用国际知名品牌。
