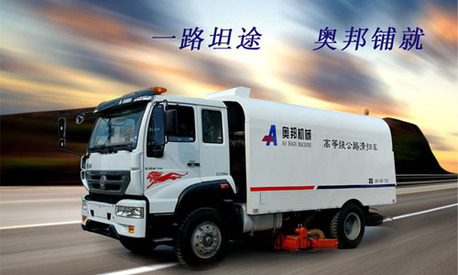

山东奥邦ZZ1124K4716D1高等公路干式清扫车

1.机械方面 主要由底盘、副发动机、清扫吸盘、通风管道系统、粉尘捕捉及清理机构、尘箱升降机构、外箱壳板等组成。

2. 液压系统 2.1液压系统的动力来源于底盘车变速箱的取力器 2.2尘箱卸灰升降，用液压缸执行机构完成 2.3灰门启闭，用液压缸执行机构完成 2.4清扫吸盘升降，用液压缸牵引机构完成 2.5左、右吸盘展合，靠展合油缸机构完成 2.6左、主、右吸盘扫刷驱动马达属于独立马达，这三个马达（也表示吸盘）可同时、也可单独工作。 　2.7除尘布袋的机械振打清灰，除尘布袋工作一段时间后其内表面附着一层灰尘，此时须启动机械振打机构进行清灰，工作时间大约持续1分钟。机械振打机构的动力源为摆线马达提供。

3. 电气控制系统：基本采用2号车的电气控制系统。控制系统自动化程度高，人机交互友好。彩色显示屏控制，具有自诊断、预警处理、应急防护、故障分析、作业记录、配件查询等多项功能。可靠性高。

本清扫车属于吸扫结合式，由行走机构、清扫吸盘机构、垃圾粉尘捕捉清理机构、动力驱动系统、引风系统、液压控制系统、电气控制系统等组成。具有吸尘范围广（粒径小于50mm的颗粒及粉尘）、吸净率高（吸净率99%）、无二次扬尘、符合国家排放标准、风机寿命长、工作效率高等优点，耐候性强，不用洒水压尘，北方寒冷的冬季也可正常作业。工作时，在吸盘主体前部滚筒刷将垃圾扫向主吸盘，主吸盘在强大的负压气流作用下吸入垃圾和粉尘。左右副吸盘属于纯吸式，工作时根据需要单独或同时展开进行吸尘作业。

1、 行走部分采用中国重汽新黄河ZZ1124K4716D1二类底盘，排放标准依据GB17691-2005国IV,GB3847-2005。

2、 副发动机：东风康明斯EQB160-20柴油发动机，功率84Kw，额定转速2500r/min，排放按国四标准。副发动机带车用离合器，起动和停机时，气缸驱动离合器分离，延时后接合。离合器的分离与接合，由电控系统自动控制，无需人工操作。

3、风机：9-26系列7.1号离心风机，具有效率高、噪声低、性能曲线平坦、高效区宽广等特点。

4、清扫吸盘：主清扫及左右副清扫吸盘部分均为扫、吸结合式。

5、尘箱：

6、智能化电控系统。采色显示屏操作，一键式控制，采色视频作业监控。语音报警、自诊断、预警处理、应急防护、故障分析、作业记录，还提供常用易损件配件型号查询。提供3种作业模式选择。副发动机转速也由系统自动控制。
