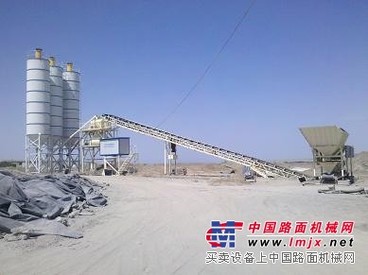

供应济南HLS120混凝土搅拌楼

序号

名称

技术参数、规格及说明

备注

1

搅拌

系统

1、型号：MAO4500/3000

2、型式：双卧轴强制式

3、进料容量：4800 L

4、出料容量：3000L．

5、卸料高度：4.2 m

6、电机功率：55kW×2

7、搅拌叶片、衬板：耐磨材料

系统说明：

1、星齿轮减速器，体积小、效率高、极为可靠。

2、衬板、叶片材质为高铬耐磨铸铁，角度设计合理，搅拌效果好，速度快，使用寿命长。

3、四轴端配有全自动密封注油系统。

4、卸料门为液压油泵控制，有三个停留点及手动开闸，无噪音。

5、超重设计，减震。

搅拌主机：

珠海

仕高玛

2

电控系统

    电气控制系统由电脑主机、显示器，打印机、通电

缆，称重仪表等组成。

l、运行与管理于一体，操作简单方便。

2、配料系统采用微机集中控制。

3、搅拌站运行数据可保存10年以上，便于设置管理。

4、配方可以用数字表示，方便用户识别，配方数可几十种。

5、就有误差分析及自动检测功能。

6、在脱离自动控制的情况下，手动操作系统仍能完成对搅拌站的控制，如配料，搅拌，卸料等工作。

7、本系统强电部分自成一体，与弱电部分完全分开，提高了弱电的抗干扰能力，也使强电部分大为简化，维护更为方便。

8、配有四画面监控系统。

系统说明：

本系统所用主要硬件均采用施耐德产品，具有性能先进，可靠性高，外型美观等特点。控制台采用人机工程学原理设计，操作舒适。

1、工控机：

  研祥

2、打印机：

  爱普生

3、显示器：19”

4、搅拌楼控制软件：

 博硕

5、主要电气件：

  施耐德

6、监控系统：

彩色摄像机：

彩色监视器：；

四画面处理器：

3

提升

系统

   骨料提升系统采用平皮带输送机

1、电机功率：45kW

2、倾角：a=l8°

3、平皮带规格：B=1000

4、皮带速度：2.5m/s

5、输送能力：1200t/h    ．‘

6、暂存料斗：4.2m³

7、卸料气缸：QGBZ125-250-MP1

系统说明：

输送机上盖下兜，可适应全天候工作。暂存料斗缩短

了配料时间，提高了生产率。

l、平皮带：

  青岛

2、气缸：

 山东济南

3、电动滚筒：

  淄博

4

骨料

称量

系统

    骨料称量系统由：骨料仓、机架、称量斗、骨

料输送机、传感器等组成。

1、骨料仓

    (1)容量：  4×25m³=100m³

    (2)落料门：8个

    (3)气缸：QGB80×300  8台

2、称量斗

    (1)容量：2.5m³×4

    (2)计量方式：单独计量

    (3)传感器：2000kg×16

    (4)气缸：QGB80×280  4台

    (5)计量精度：±2％

3、皮带输送机

  (1)皮带规格：1000mm

  (2)皮带速度：2.5 m/s

4、电动滚筒

    (1)型号：YZ15-2.5-100×63  功率：l5kw

    (2)输送能力：1200t/h

5、振动器：**l8-50  2台

    系统说明：骨料仓采用装载机上料。每个仓有两个卸料门，以实现计量时的粗称和精称。骨料计量斗有四个，每个骨料计量斗通过4只传感器吊挂于骨料仓底舱上，4只传感器发出的信号经处理后送往主控制室内的微机中，通过二次仪表转换变成物料重量值显示出米。四个称量斗下设一条水平皮带机。骨料配料完毕，由水平皮带机送入斜皮带输送至楼项的暂存料斗内，等待和其它物料一起卸入搅拌机内。

1、环形皮带：

山东

2、传感器：

山东青岛

3、电动滚筒：

山东淄博

4、振动器：

河南新乡

5、气缸：

 山东济南

5

水泥

称量

系统

    水泥称量系统由水泥称量斗、气动蝶阀、传感器等组成。

l、水泥称量斗：

    (1)容积：1600L。

    (2)称量精度：±1％

2、传感器：  1000 kg×3

3、气动蝶阀：DN350

 4、振动器

  MVE40/15

系统说明：

    水泥称量采用全密封装置，称量斗通过3只剪切梁式传感器称量。称量斗料门采用意大利气动蝶阀驱动门，开门灵活，密封严密。

l、传感器：

  山东青岛

2、气动蝶阀：

    济南

 3、振动器：

    河南新乡

6

粉煤灰称量系统

    粉煤灰称量系统由粉煤灰称量斗、气动蝶阀、传感器等组成。

1、粉煤灰称量斗：

    (1)容积：850L

    (2)称量精度：±1％

2、传感器：  1000 kg×3

 3、气动蝶阀：DN 300

 4、振动器

MVE40/15

系统说明：

    粉煤灰称量采用全密封装置，称量斗通过3只剪切梁式传感器称量。称量斗料门意大利典型气动蝶阀驱动门，开门灵活，密封严密。
