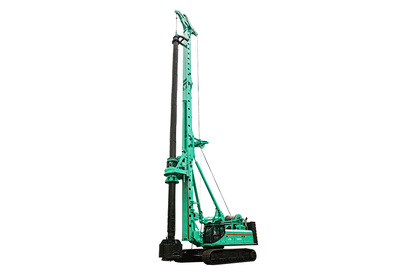

上海金泰SH50多功能钻机

技术参数

主机型号	SH50
整机工作高度（mm）	31418
整机重量 (标配钻杆钻具)(t)	170
上底盘	JS130
发动机	CAT C15/国三
额定功率 (kW@rpm)	403@1900
液压系统流量 (L/min)	2×400+175
液压系统压力 (MPa)	34.3
柴油箱容积 (L)	1000
液压油箱容积 (L)	880
可伸缩下底盘	JT100A
履带板宽度 (mm)	900
下底盘长度 (mm)	6367
下底盘宽度 (缩进/伸出) (mm)	3500～5000
牵引力 (kN)	818
行走速度 (km/h)	1.5
动力头	1
回转扭矩 (kN·m)	500
回转转速 (r/min)	6～16
主卷扬机	1
单绳最大拉力 (kN)	550
钢丝绳直径 (mm)	40
最大速度 (m/min)	50
副卷扬机	1
单绳拉力 (kN)	110
钢丝绳直径 (mm)	18
最大速度 (m/min)	40
油缸加压系统	1
加减压行程 (mm)	6000
加压力 (kN)	400
起拔力 (kN)	480

性能特点

1.上底盘

• 现代化的人体工程学设计的驾驶室，

符合坠落物保护规定

• 多功能舒适座椅

• 10.4英寸彩色显示屏（触摸屏）

• 主平台专为旋挖钻机设计的重型机架

• 上部车身配备攀爬扶梯，安全护栏

• 驾驶室侧面与前面人性化维护踏板

2.下底盘(H型伸缩结构)

• 适用于复杂工况的加重型专业下底盘

• 三筋履带板形式

• 加长可折叠式H梁，伸缩距离更长

• 大尺寸的承载面积可承受较大的倾覆力矩

• 大直径高强度回转支撑

• 高牵引力

• 可翻转式踏板

3.强劲发动机卡特 C15

• 符合国三排放标准

• 自动怠速模式

• 现代化的发动机故障诊断系统

• 低噪音设计

• 基于独特的负载控制技术的低燃油消耗

• 遍布全球的卡特服务伙伴

4.主卷扬（安装在上底盘身后部）

• 宽体卷扬卷筒

• 采用销轴连接形式，油管接头采用快速接头，拆装方便

• 单层缠绕卷扬使钢丝绳磨损量最小

• 恒定线拉力

• 易于保养的卷扬安装位置

• 双液压马达使液压动力传输最优化

• 专为长期重载运行设计

5.天车

• 适用于钻孔中心距1550毫米的天车

• 适用于配置上部保持架的加长的钻杆行程

• 最优运输高度

• 高强度材料轻量化设计

6.动力头滑架

• φ800通径，可配多种尺寸钻杆

• 可更换钻杆驱动键

• 柔性螺杆，经久耐用

• 进口弹性流体缓冲器

• 采用三马达减速器，驱动可靠

• 外置减速器放油口，放油便捷

• 套管与动力头采用圆锥销连接，拆装方便

• 导向架主受力面，三组耐磨滑板设计

• 横向销轴连接方式

7.可变组合叠加式配重块

• 恒定后回转半径

• 单块配重重量较小（4.0吨）

• 灵活组合，根据工作使用情况调整

• 易于拆装

8.桅杆

• 下节桅杆导轨全部整体加工成型，直线度好，成孔精度高

• 加压卷扬及副卷扬都采用销轴式连接，安装方便，连接可靠

• 标配油缸加压系统，预留钢丝绳加压安装位置
