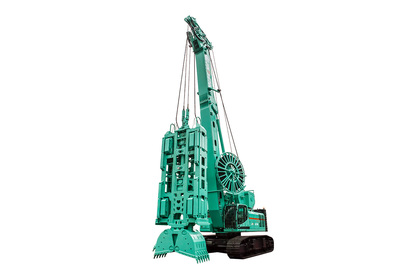

上海金泰SG70B液压连续墙抓斗

技术参数

成槽宽度 (m)	0.8-1.5
单层钢丝绳最大成槽深度 (m)	80
最大提升力 (kN)	700
卷扬机单绳拉力 (kN)	350
抓斗重量 (t)	18~35
主机重量 (不含抓斗) (t)	100
总高度 (mm)	18370
抓斗最大离地高度 (mm)	5500
履带长度 (mm)	6020
抓斗中心到回转中心距离 (mm)	4040~5620
回转中心到机具尾部距离（mm）	4390
柴油发动机	QSM11-Tier3
发动机最大转速 (rpm)	1900
发动机额定输出 (kW)	299
系统压力 (MPa)	36
系统流量 (L/min)	2×380
履带底盘型号	JT90
履带外侧距离 (mm)	3450-4600
履带板宽度 (mm)	800
牵引力 (kN)	700
行走速度 (km/h)	1.5

性能特点

1.上车⸺高效、节能、舒适、耐用

• 全功率智能控制系统

• 多泵并联系统，提高有效输出功率

• 抓斗专用主阀，减小损耗

• 合理管路布置便于维修

2.下底盘

• 高强度度回转支撑

• 可靠的H型连接结构

• 液压油缸驱动式可伸缩履带

• 大尺寸的承载面积可承受较大的倾覆力矩

3.抓斗旋转装置

• 支持最小800mm 的抓斗厚度使用旋转装置。

• 旋转功能操作简单，180°旋转。

• 角落区域或狭窄场所下可操作性增强。

• 对非对称布齿产生的负面影响进行补偿。

• ：ZL201120391796.X

4.天车

• 高强度材料轻量化设计

• 最优运输高度

• 配置限高传感器

5.液压绞盘系统

• 独特的卷管系统，动力源独立设立，避免了与主液压回路的干扰，保证各个执行机构同步工作。

• 液压卷管拉力恒定，挖掘力不受槽深影响。

• 卷管协调进一步升级，更适应成槽稳定性，确保与斗体同步。

6.变量抓斗

• 抓斗配备800系列变量抓斗，可根据地层的易挖程度，通过配重块增减，灵活调整抓斗重量。

• 普通地层用轻负载不仅省油环保功能，还能增加了钢丝绳寿命。

• 斗头有方斗、圆弧斗、冲挖斗、冲挖圆弧斗配置灵活。

• 配备了12 推板纠偏系统，主油缸最大推力2000KN。

：ZL201420553137.5

7.卷扬机

• 专为长期重载运行设计

• 单层螺旋绳槽，减小钢丝绳磨损

• 配置拉力传感器

• 易于保养的安装位置

• 配置测试编码器

8.可变组合叠积式配重块

• 多层水平放置的配重

• 较小的回转半径

• 灵活组合，实用调整

• 易于拆装

结构特点
