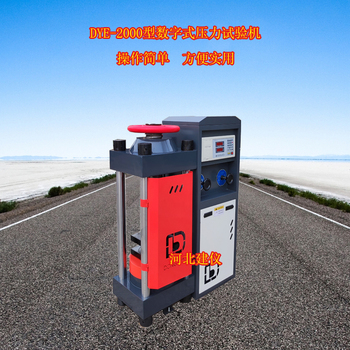

供应河北建仪DYE-2000200吨/300吨混凝土压力试验机 数显试块抗压强度压力机

    200吨/300吨混凝土压力试验机  数显试块抗压强度压力机主要技术参数

1、    载荷:             2000KN

2、示值准确度：             一级

3、         分辨值：        0.1KN

4、承压板间    距离：  320mm

5、上下压力板规格：    220×250mm

6、活塞直径*   行程： 直径250×40㎜

7、电机功率：              0.75KW

8、输入电压：               380V

9、外型尺寸：      880×480×1400㎜

10、净重：                  600kg

200吨/300吨混凝土压力试验机  数显试块抗压强度压力机结构简介

试验机主要有机体、液压操纵箱、测力仪表等三部分组成。

• 机体部分

试验机机体由四根立柱将缸体与上梁连接在一起

    在试验机的上横梁上装有调节丝杠，大手轮及螺母丝杠可调整试验机的空载高度，丝杠下端装有球座与上压板。下压板置与油缸的活塞上，当试件与上压板接触时，上压板球座能自调正平衡、使试件与上下压板保持水平。下压板上刻有试件定位用的刻线，做试验时试件要对准刻线，下压板下面设有防尘罩壳，防止或减少活塞升降时粉尘进入油缸，损坏缸体或油封。活塞与油缸间设有密封装置，可以防油外泄，但使用时活塞仍有微量油外泄时，在缸体有环型油槽，并有泄油通道排出，流回大油箱。

• 液压操纵部分

    本试验机的操纵箱主要有油箱、油泵、滤油器、电动机、速度阀、回油阀等组成，油泵为直转式轴向五柱泵，试验机在加荷时，应手动控制加载速度阀使活塞上升速度得到恢复控制（该速度与安全阀为一体式），卸荷时，可转动回油阀，油缸会慢慢下降。试验机在出厂时已将安全阀调适当位置，在正常使用时用户不可对安全阀进行调整。
