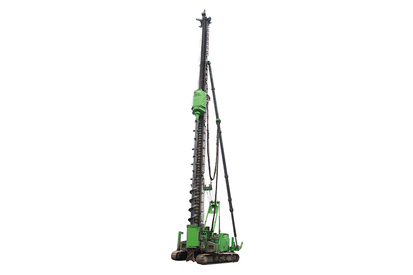

上工机械SDP150H静钻根植钻机

技术参数

项目		单位
钻孔直径：		mm	Φ900
最大钻孔深度：		m	90
钻杆额定转速	4P	r/min	19.1
	8P		9.5
钻杆额定扭矩	4P	r/min	75
	8P		150
钻杆直径		mm	299
钻杆基本长度		m	3、4、6、9
电机额定功率		kW	150（75×2）
导轨中心到钻杆中心距离		mm	1000
导轨中心到滑轮中心距离		mm	655、800
导轨中心距		mm	600
钢丝绳直径		mm	Φ22
滑轮个数		个	6
配用浆、气管内径		mm	40
配用浆、气管接头尺寸			Rc1
操纵方式			CAN-BUS总线、电气控制
总重量		t	约24（钻杆长度28米）
配套桩架			不低于JB180

性能特点

产品特点

•无挤土，无振动，低噪声

•成桩质量好，桩顶标高完全可控

•极强的竖向抗压、抗拔及抗水平载荷能力

•泥浆排放少

•具有良好的社会效益和推广价值

适用范围

•适用于各种抗震设防烈度地区，适应桩径：500-1200mm；

•粘性土、粉土、砂土、填土、碎（砾）石土以及地质情况复杂、夹层多、风化不均、软硬变化较大的岩层，最大入土深度：90m；

•当建筑场地临近有建筑物(构筑物)或地下管线等工程设施，采用其他桩型

将引起不良影响时；

•桩端持力层层顶标高变化较大，桩的长度难于准确确定时，施工场地不具备混凝土现场浇注条件或者是现场浇注混凝土质量不容易保证的工程；

•对大量泥浆排放有限制的工程；

•设计要求单桩承载力较大，技术经济指标和施工条件又比其他桩型优越时。

设备技术优势

SDP系列静钻根植工法钻机是上工机械利用多年累积的深层搅拌钻机研 发技术优势，完全自主研发的新一代适合静钻根植工法施工的钻机产 品。该产品主要零部件采用国际知名品牌，具有扭矩大，钻掘深度大， 科技含量高，可靠性好，施工效率高等特点，性能达到国际先进水平。

1.采用先进的油压扩底技术，扩底直径为钻孔直径的1~1.6倍，扩底高 度为钻孔直径的3倍。并采用先进的下位机软件历史数据记录方式， 除同类进口 产品记录的多种施工过程数据，如钻孔深度变化、 钻孔 速度、施工过程电流、温度情况钻孔用水流量、扩底监控、桩端桩 周注入水泥浆量等。相关施工数据的设定与存储如施工单位、工地 号、桩号、完成情况等，还可进行各项施工数据分析，形成对应的 数据曲线。

2.采用智能化施工管理软件，控制采用智能触屏方式，对施工 过程实时监控，确保施工质量，各项施工数据清晰反映在显 示器上并自动存储，可输出打印。

3. 操作系统设有失电380V自动关机程序。保证了钻机使用过程 中不会发生因死机、断电而丢失数据的状况。

4. 电机启动方式采用的是软启动，软启动器本身带有各种电机 保护功能：如：欠压、缺相、相序、过载等保护。另外散热 功能良好，可频繁启动。

5. 液压扩底技术性能可靠，采用品质卓越的液压元器件，确保 在深度80m下，液压扩底正常工作。钻具经过特殊设计与制 造，强度大，抗弯性好，耐磨性好减少维护成本。
