GGS71-B型高温高压滤失仪厂家报价

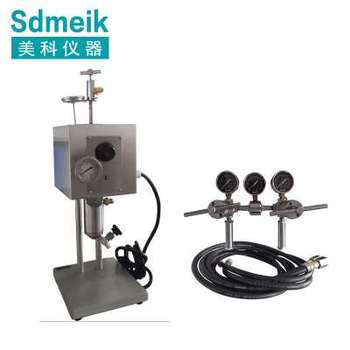

GGS71型高温高压滤失仪是一种摸拟深井（高温高压）下钻井液和水泥浆的滤失量，并同时可制取在高温高压状态下，滤失后形成的滤饼。具有精度高，重复误差小，操作简单，测试数据准确等特点。广泛使用于各油田、科研院所、实验室等部门。

主要技术参数

四、仪器结构及原理

1、主机：由底座、立柱、加热系统等组成，是仪器的主体组件

2、管汇组件：由阀座、阀芯、气源接头、调压手柄、高压胶管、压力表、放气阀等组成，是一个高压减压装置，高压经减压稳压，以提供实验所需压力。试验完毕后放出系统中的气体

3、三通组件：由三通、放气阀、气源接头、固定销组成。是用来连接输气管和连通阀杆，实验完后放掉管汇系统内余气。

4、钻井液杯组件：有温度计插孔、耐油密封圈、滤网、连通阀杆。能承受8MPa压力、容量为350ml、耐腐蚀的不锈钢容器。两种：不通孔和通孔

5、滤液接收器组件：由接收器、接收器端盖、三通阀、气源接头等组成。是用来接收滤液，调节接收器内压力用。

6、使用结构图及明细

1底座  2立柱  3接收器组件  4三线扁插头  5连通阀杆    6电线接插件 7加热棒315W/220V   8钻井液杯组件  9加热套  10保温材料  11罩盒  12连通阀杆   13三通阀组件   14温度表（0～300℃）   15双金属温控器 16指示灯  17温控旋钮  18温度表（0～300℃）  19高压胶管 20调压手柄 21 QG80管汇  22调压手柄

 7、附表一   对不同实验温度推荐的始压和回压

8、工作原理

该仪器按照美国（API）推荐程序，适用于常温232℃的温度范围，钻井液测试杯内的zui大工作压力为7.1MPa，通过22.6 cm²的滤失面积，迅速而准确地测量钻井液和水泥浆在静态下的滤失量。并同时可制取在高温高压状态下，滤失后形成的滤饼。
