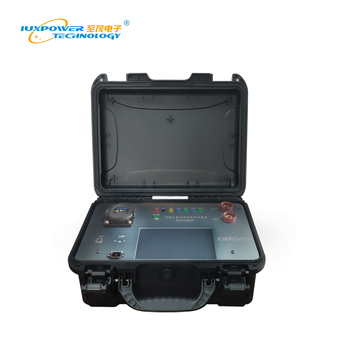

<h2>           EVD1000P便携式直流充电桩测试仪 电子仪表专用仪器仪表</h2><h2>产品简介：</h2>

EVD1000P符合国标GB.T27930-2015《电动汽车非车载传导式充电机与电池管理系统之间的通信协议》通信协议，并兼容国标GB.T27930-2011通信协议。适用于直流充电桩测试，10寸触摸屏操作界面方便且简单。产品带有上位机操作软件，实现对充电桩的多种测试和分析方式。适合研发调试，出厂测试和售后以及充电桩运营等人员使用。

<h2>EVD1000P便携式直流充电桩测试仪 电子仪表专用仪器仪表</h2><h2>产品面板端口：</h2>

◆ DC+ DC-  PE A+ A- CC1 CC2 S+ S-
◆ POWER：220V电源接口
◆ ON：电源开关
◆ USB：USB接口
◆ FLED：辅助电源指示灯

<h2>EVD1000P便携式直流充电桩测试仪 电子仪表专用仪器仪表</h2><h2>产品特点：</h2><h4>◆ 充电机CHM,CRM,CTS,CML,CRO,CCS,CST,CSD,CEM报文状态实时显示。</h4>

◆ 车辆端报文内容和报文周期全部可设置，可模拟汽车各种报文情况。
◆ 上位机使用USB接口直接控制，与485和232相比免去了接线和转接头的麻烦。
◆ 通讯过程中实时的报文输出并翻译，且具有实时保存功能。相当于拥有CAN盒子的功能，方便各类相关人员的直接使用和故障分析。
◆ 各类报文的平均周期，发送次数，蕞大周期，蕞小周期统计。报文甘特波形图输出，对充电桩的故障分析更直观和全面。
◆ 对充电桩的通信一致性测试，并具有输出分析报告的功能。
◆ 带有电池电压模拟，可模拟电池正接，反接，不接测试。
◆ 多档位的R4电阻设置，可测试临界拔枪状态，完全拔枪状态。
◆ 多档位DC+,DC-漏电电阻模拟，可对充电桩的绝缘检查进行平衡和不平衡漏电测试。
◆ 具有1级电能表，实时显示充电桩输出电压，电流，功率，统计充电电量，并可将数据同步到BCS报文里面。
◆ SOC自动增加，可设置充电时长从而到达自动老化测试功能。
◆ 互操作性部分测试，绝缘故障测试，拔枪测试，电池反接，不接等测试。
◆ 采用拉杆箱式结构设计，便于外出携带，可用于充电站的日常检测和维护 充电机CHM,CRM,CTS,CML,CRO,CCS,CST,CSD,CEM报文状态

   实时显示。
◆ 车辆端报文内容和报文周期全部可设置，可模拟汽车各种报文情况。
◆ 上位机使用USB接口控制。
◆ 通讯过程中实时的报文输出并翻译，且具有实时保存功能。相当于拥有CAN盒子的功能，方便各类相关人员的直接使用和故障分析。
◆ 各类报文的平均周期，发送次数，蕞大周期，蕞小周期统计。报文甘特波形图输出，对充电桩的故障分析更直观和全面。
◆ 对充电桩的通信一致性测试，并具有输出分析报告的功能。
◆ 带有电池电压模拟，可模拟电池正接，反接，不接测试。
◆ 多档位的R4电阻设置，可测试临界拔枪状态，完全拔枪状态。
◆ 多档位DC+,DC-漏电电阻模拟，可对充电桩的绝缘检查进行平衡和不平衡漏电测试。
◆ 具有电能数据采集卡，实时显示充电桩输出电压，电流，功率，统计充电电量，并可将数据同步到BCS报文里面。
◆ SOC自动增加，可设置充电时长从而到达自动老化测试功能。
◆ 互操作性部分测试，绝缘故障测试，拔枪测试，电池反接，不接等测试。
◆ 采用拉杆箱式结构设计，便于外出携带，可用于充电站的日常检测和维护。

<h2>详细参数：</h2>

便携式充电桩检测仪
型号	EVD1000P
供电方式	220VAC±20%
检测对象	直流充电桩
操作方式	上位机，10.2寸触摸屏
负载功率	仪器不含-可外扩展250A  ，负载DLB-LR250
工作温度	-25℃-60℃
使用场合	研发调试，出厂老化测试，售后人员外出，日常维护与检测、充电桩运维。
