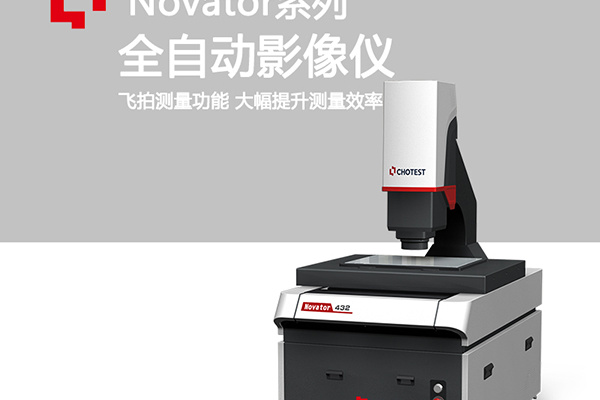

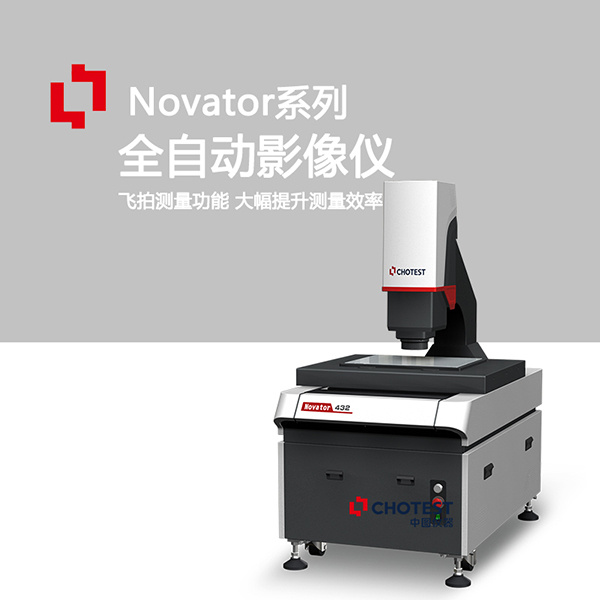

供应Novator二次元影像测量仪

中图仪器Novator二次元影像测量仪智能化和自动化程度高，使测量变得简单。它具备多种测量功能，包括表面尺寸、轮廓、角度与位置、形位公差、3D空间形貌与尺寸结构等的精密测量。



Novator二次元影像测量仪支持频闪照明和飞拍功能，可进行高速测量，大幅提升测量效率；具有可独立升降和可更换RGB光源，可适应更多复杂工件表面。Novator系列影像测量AI自动寻边技术，运用的机器视觉和深度学习算法，可快速、准确地自动识别出目标特征，使得测量过程实现智能化、无人化，可以大幅提高测量效率，助力企业打造自动化、无人化、智能化生产线。



<h3>软件功能</h3>

VisionX是一款功能强大、操作便捷的工业测量软件。1%亚像素图像处理，先进的算法分析，通过了PTB德国联邦物理技术研究院认证。

<h3>测量功能</h3>

1.量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点、近点等。

2.可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。

3.构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。

4.形位公差：直线度、圆度、轮廓度、位置度、平面度、对称度、垂直度、同心度、平行度等形位公差评定。

5.坐标系：仪器坐标系、点线、两点 X、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。

6.快速工具：R角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、O型圈等特殊工具快速测量。

7.支持公差批量设置、比例等级划分、颜色自定义管理。

8.先进的算法，通过PTB德国联邦物理技术研究院认证。



<h3>AI自动寻边技术</h3>

1.AI模型训练界面简洁，算法强大，训练能力强，训练数据直观。

2.AI测量软件可以边测量边存图，连续优化迭代AI模型，效率高。

3.可解决边界模糊、多重边界、毛刺过多、边缘干扰多等传统测量痛点。

4.相对于传统手动测量，效率高，重复性好。



<h3>3D脱机编程</h3>

1.脱机导入3D数据进行测量程序编辑，提高测量效率。

2.界面直观、操作简单，易学易用。

<h3>应用领域</h3>

Novator二次元影像测量仪可实现各种复杂零件的表面尺寸、轮廓、角度与位置、形位公差、3D空间形貌与尺寸结构等精密测量。Novator可用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、医疗器械、钟表、刀具、计量检测等领域。



<h3>AI影像测量技术应用案例</h3>

1、新能源行业中电池后盖边缘特征测量时，由于边缘台阶落差较小，导致成像有多层边界干扰且对比度低，自动批量测量不能自动抓取目标边缘，因此只能手动测量。中图AI测量可排除多层边界干扰，即使对比度低也能自动识别到目标边缘，测量效率提升4.5倍，同时排除人为误差，测量数据更稳定。

2、3C行业手机中框边缘线测量时，由于该边界不规则，且边界干扰较多，传统自动测量，很容易抓偏，也只能使用手动测量。即使不规则有干扰的边界，中图AI自动测量可以排除干扰自动提取到正确位置，进一步提高测量效率。

3、金属边边界模糊不清，毛刺过多，边界翘曲不均匀，AI测量可自动过滤毛刺干扰，准确提取边界。

4、黑色塑胶件上圆柱特征形态不一、边缘轮廓不清，传统自动测量容易提偏，AI提取则精确稳定。

5、塑料薄片边界干扰多，无法自动提取，手动测量费事费力，AI测量可以精准排除边界上的干扰，提取到正确位置。

<h3>部分技术指标</h3>
