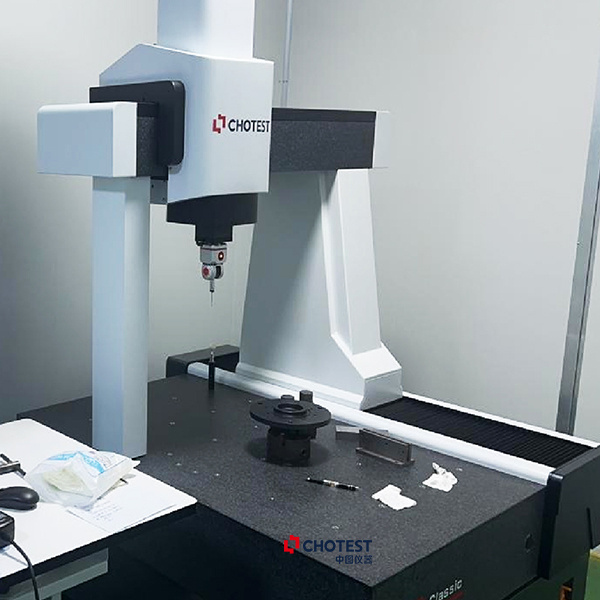

供应自动三次元坐标测量仪

中图仪器自动三次元坐标测量仪采用的测量技术和精密的传感器，结合精密的机械结构和温度补偿系统，精度高、重复性优。高分辨率金属光栅尺，确保机器在使用过程中具有高精度和长时间的稳定性；其接触式或非接触式测头均经过精确校准，以捕捉细微的几何特征。不管是复杂的三维形状还是细微的尺寸差异，每一次测量都能达到微米级精度，实现对产品质量的严格把控。

由于不同行业和领域的测量需求各不相同，中图仪器自动三次元坐标测量仪功能的研发和应用也可以根据具体情况进行定制和改进，国产三坐标品牌也能够更快地响应客户需求，提供及时的售后服务。不管是复杂的三维形状还是细微的尺寸差异，每一次测量都能达到微米级精度，实现对产品质量的严格把控。

<h3>测控部分</h3>

控制器：

中图Alpha系列控制器：自主研发，支持全闭环直流伺服电机驱动，具有优异的伺服跟随控制能力，符合I++标准，兼容主流测量软件。

第三方控制器支持：如Renishaw UCC T3 PLUS、Pantec EAGLE basic等。

测座：

中图ACH100T全自动旋转测座：支持A轴0-105°、B轴-180°-+180°的旋转，具有720个可重复定位空间位置，支持长达300mm的加长杆。

第三方测座支持：如Pantec EAGLE.head M7.5M8、Renishaw PH10T等。

测头：

中图CP100T触发测头：机械式触发测头，支持空间5个方向的触发受力，精度高、稳定性好。

第三方测头支持：如Renishaw TP20、TP200、SP25等。

测针：

标配多种直测针和加长杆，支持M2和M8螺纹，直径从Φ0.5mm到Φ4mm，长度从10mm到200mm，满足不同测量需求。



<h3>测量软件</h3>

Power DMIS：

中图自主研发的三坐标测量分析软件，支持DMIS与I++标准协议，通过德国PTB认证。

界面简洁友好，支持路径显示和碰撞检测，提供丰富的数据管理功能，适用于各类企业和行业。

第三方软件支持：

支持RationalDMIS、ARCOCAD等第三方测量软件。

<h3>选配件</h3>

冷干机：用于气源的初级空气过滤，除水、除油，延长测量机使用寿命。

过滤器：精细空气过滤，进一步保护测量机的精密过滤系统。

UPS稳压电源：提供电压及断电延迟保护，防止电压不稳定或意外断电导致的设备损坏或数据丢失。

测头更换架：支持快速、可重复性的测头更换，适用于复杂工件的自动化检测。

夹具：模块化支持和参考装置，用于工件的柔性固定。



<h3>多种解决方案</h3>



<h3>应用领域</h3>

中图仪器自动三次元坐标测量仪用于机械制造、汽车、航天航空、船舶重工、风电、新能源等大型零件的测量；3C、工具原形等中小型零件的测量。涵盖箱体、机架、齿轮，凸轮、涡轮，蜗杆、叶片的曲线、曲面的测量，可对工件的尺寸、形状和形位公差进行精密检测，完成过程控制，质量控制，逆向成型等任务。
