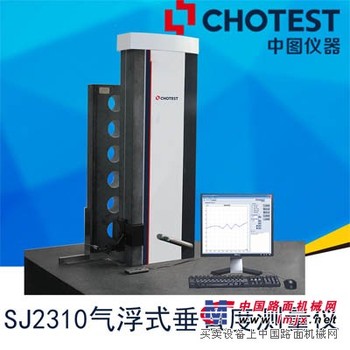

提供气浮式垂直度测量仪SJ2310，自动采集数据，生成报表

中图仪器官方网址：http://www.chotest.com
　　SJ2310气浮式垂直度测量仪是运用气浮与真空吸附的原理实现精密导向的精密仪器，其主要用于如下几个方面的测量：

1）0-500mm/0-1000mm范围内垂直度及被测面直线度的高精度测量；

2）检测尺寸至500mm/1000mm内的0级、1级、2级以及部分00级各种类型直角尺的垂直度，以及被测面的直线度（选用相应配件）；

3）检测方箱的各个工作面相互垂直度。

这种仪器具有测量精度高、性能稳定、操作及维护方便的优点，但是由于技术难度较大，国内几乎没有生产，目前主要是极少数发达在生产。由于国外产品售价高，在我们国内没有得到普及推广。国内在检测垂直度方面主要还是使用传统的检测方法，比如光隙法、手动打表法等，这些方法操作过程比较繁琐，检测效率也比较低。本仪器将以较低的成本实现自动化、高精度、高效率的测量，为国内垂直度参数的检测提供先进且切实可行的手段。

二、   产品使用方法

本仪器主要是运用气浮与真空吸附原理进行测量的，在测量的过程中都必须有气体作润滑，所以开机后系统会对气路气压进行检测。当气压处在设置的范围内时电机才能开始工作，否则系统蜂鸣器就会报警，电机无法启动。滑台上下移动过程中，真空吸附滑台的正负压气路均要打开。使用前滑台的初始位置位于位置处（此时测头距离大理石平板表面约10mm）。以下是具体使用方法。

1、    一般工件、三角形直角尺、圆柱形直角尺等单个测量面器具的测量；

1）              按下底部气浮按钮，使主体浮起，然后将测量仪移动到基准工作台合适的位置，松开按钮使主体底部与基准工作台面接触；

2）              仪器复位（测头距离基准工作台面约10mm处）；

3）              调整被检器具位置使其被测量面与测头相接触，当测头示值接近零时，使测头读数清零；

4）              在“输入检定信息”界面上设置被检器具的检定参数（如被测件类型、基本尺寸、测量点数、直角尺等级等）和相关信息（如被测件名称、生产单位、出厂编号、送检单位、设备编号、检定日期等），确定后点击“开始检定”按钮；

5）              测量完毕后点击检定界面上的“查看本次记录”或者“记录管理”按钮查看检定记录，并可进行修改、打印等相关操作。

2、    宽座直角尺、刀口直角尺等两个测量面器具的测量（有内角和外角的测量）；

1）              按照以上步骤2-4测量外测量面（外角α）的垂直度，如下图所示；

2）              外测量面测量完成后，软件界面上会出现一个提示对话框，提示进入内测量面（γ角）的测量，根据提示，调整好被测器具内测量面与测头的相对位置，当测头示值接近零时，使测头读数清零，然后重新点击检定界面上的“开始检定”按钮即可进行内测量面的测量；

3）              测量完成后，软件会根据输入的“两个基面之间的平行度误差”按照规程换算出内角β（换算公式见下图所示）。
